BIM INTEROPERABILITY WITH REVIT 2015 AND BPS WITH DESIGNBUILDER . A CASE STUDY FOR AN EXISTING BUILDING
L. F ERNÁNDEZ -A NTÓN , J. L ÓPEZ -P ALOMAR , F. M ARTÍN -C ONSUEGRA , C. A LONSO AND I. O TEIZA (2019). B UILDING & M ANAGEMENT , 3(2): 34-47

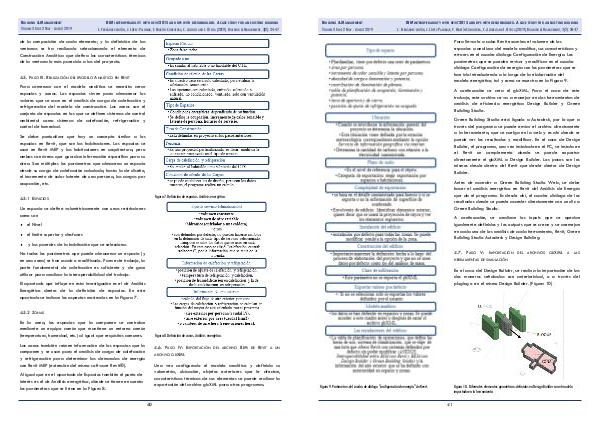

Para llevarlo a cabo Revit examina el volumen de los
espacios a analizar del modelo analítico, sus características y
errores en el cuadro diálogo Configuración de Energía. Los
parámetros que se pueden revisar y modificar en el cuadro
diálogo Configuración de energía son los parámetros que se
han ido introduciendo a lo largo de la elaboración del
modelo energético, tal y como se muestra en la Figura 9.
A continuación se crea el gbXML. Para el caso de este
trabajo, este archivo se va a manejar en dos herramientas de
análisis de eficiencia energética Design Builder y Green
Building Studio.
Green Building Studio está ligado a Autodesk, por lo que a
través del programa se puede enviar el archivo directamente
a la herramienta, que se cuelga en la web y es ahí donde se
puede ver los resultados y modificar. En el caso de Design
Builder, el programa, una vez instalado en el PC, se instala en
el Revit un complemento donde se puede exportar
directamente el gbXML a Design Builder. Los pasos son los
mismos desde dentro del Revit que desde dentro de Design
Builder.
Antes de acceder a Green Building Studio Web, se debe
hacer el análisis energético en Revit del Análisis de Energía
que da el programa. Es desde ahí, el cuadro diálogo de los
resultados donde se puede acceder directamente con un clic a
Green Building Studio.
A continuación, se analizan los inputs que se quedan
igualmente definidos y los outputs que se crean y se asemejan
en cada uno de los análisis de cada herramienta, Revit, Green
Building Studio Autodesk y Design Building.
4.7. P ASO V: I MPORTACIÓN
DEL
ARCHIVOS
GB XML
A
LAS
HERRAMIENTAS DE SIMULACIÓN
En el caso del Design Builder, se realiza la importación de las
dos maneras señaladas con anterioridad, o a través del
pluging o en el mismo Design Builder. (Figura 10)
Figura 10 . Diferentes elementos geométricos definidos en Design Builder con el modelo
importado en la herramienta
Figura 9. Parámetros del cuadro de diálogo "configuración de energía" de Revit.
