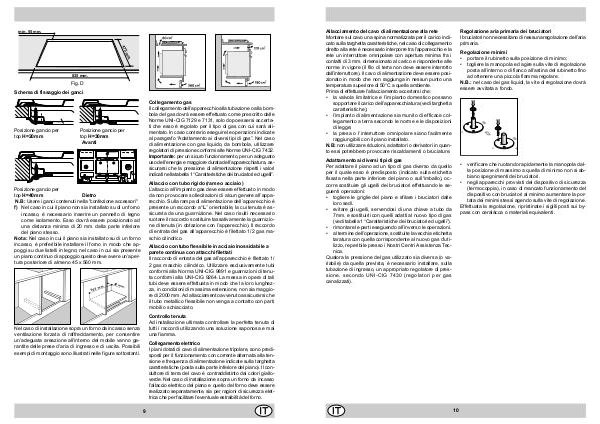

min. 55 mm.
835 mm.
Fig. D
Schema di fissaggio dei ganci
Posizione gancio per
top H=20mm
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bom-
bola del gas dovrà essere effettuato come prescritto dalle
Norme UNI-CIG 7129 e 7131, solo dopo essersi accerta-
ti che esso è regolato per il tipo di gas con cui sarà ali-
mentato. In caso contrario eseguire le operazioni indicate
al paragrafo “Adattamento ai diversi tipi di gas”. Nel caso
di alimentazione con gas liquido, da bombola, utilizzare
regolatori di pressione conformi alle Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato
uso dell’energia e maggiore durata dell’apparecchiatura, as-
sicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
Posizione gancio per
top H=30mm
Avanti
Allaccio con tubo rigido (rame o acciaio)
L’allaccio all’impianto gas deve essere effettuato in modo
da non provocare sollecitazioni di alcun genere all’appa-
recchio. Sulla rampa di alimentazione dell’apparecchio è
presente un raccordo a “L” orientabile, la cui tenuta è as-
sicurata da una guarnizione. Nel caso risulti necessario
ruotare il raccordo sostituire tassativamente la guarnizio-
ne di tenuta (in dotazione con l’apparecchio). Il raccordo
di entrata del gas all’apparecchio è filettato 1/2 gas ma-
schio cilindrico.
Posizione gancio per
top H=40mm
Dietro
N.B: Usare i ganci contenuti nella "confezione accessori"
f) Nel caso in cui il piano non sia installato su di un forno
incasso, è necessario inserire un pannello di legno
come isolamento. Esso dovrà essere posizionato ad
una distanza minima di 20 mm. dalla parte inferiore
del piano stesso.
Nota: Nel caso in cui il piano sia installato su di un forno
incasso, è preferibile installare il forno in modo che ap-
poggi su due listelli in legno; nel caso in cui sia presente
un piano continuo di appoggio questo deve avere un’aper-
tura posteriore di almeno 45 x 560 mm.
.
560
mm
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Il raccordo di entrata del gas all’apparecchio è filettato 1/
2 gas maschio cilindrico. Utilizzare esclusivamente tubi
conformi alla Norma UNI-CIG 9891 e guarnizioni di tenu-
ta conformi alla UNI-CIG 9264. La messa in opera di tali
tubi deve essere effettuata in modo che la loro lunghez-
za, in condizioni di massima estensione, non sia maggio-
re di 2000 mm. Ad allacciamento avvenuto assicurarsi che
il tubo metallico flessibile non venga a contatto con parti
mobili o schiacciato.
45 m
m.
Controllo tenuta
Ad installazione ultimata controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
Nel caso di installazione sopra un forno da incasso senza
ventilazione forzata di raffreddamento, per consentire
un’adeguata areazione all’interno del mobile vanno ga-
rantite delle prese d’aria di ingresso e di uscita. Possibili
esempi di montaggio sono illustrati nelle figure sottostanti.
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono predi-
sposti per il funzionamento con corrente alternata alla ten-
sione e frequenza di alimentazione indicate sulla targhetta
caratteristiche (posta sulla parte inferiore del piano). Il con-
duttore di terra del cavo è contraddistinto dai colori giallo-
verde. Nel caso di installazione sopra un forno da incasso
l’allaccio elettrico del piano e quello del forno deve essere
realizzato separatamente, sia per ragioni di sicurezza elet-
trica che per facilitare l’eventuale estraibilità del forno.
9
