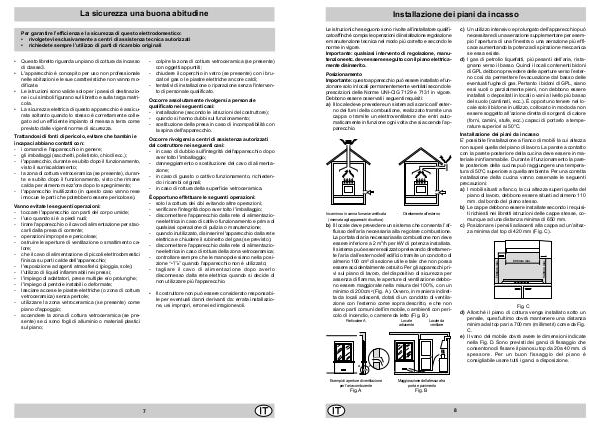

Installazione dei piani da incasso
Le istruzioni che seguono sono rivolte all’installatore qualifi-
cato affinchè compia le operazioni di installazione regolazione
e manutenzione tecnica nel modo più corretto e secondo le
norme in vigore.
Importante: qualsiasi intervento di regolazione, manu-
tenzione etc. deve essere eseguito con il piano elettrica-
mente disinserito.
c) Un utilizzo intensivo e prolungato dell’apparecchio può
necessitare di una aerazione supplementare per esem-
pio l’apertura di una finestra o una aerazione più effi-
cace aumentando la potenza di spirazione meccanica
se essa esiste.
d) I gas di petrolio liquefatti, più pesanti dell’aria, rista-
gnano verso il basso. Quindi i locali contenenti bidoni
di GPL debbono prevedere delle aperture verso l’ester-
no così da permettere l’evacuazione dal basso delle
eventuali fughe di gas. Pertanto i bidoni di GPL, siano
essi vuoti o parzialmente pieni, non debbono essere
installati o depositati in locali o vani a livello più basso
del suolo (cantinati, ecc.). É opportuno tenere nel lo-
cale solo il bidone in utilizzo, collocato in modo da non
essere soggetto all’azione diretta di sorgenti di calore
(forni, camini, stufe, ecc.) capaci di portarlo a tempe-
rature superiori ai 50°C.
Posizionamento
Importante: questo apparecchio può essere installato e fun-
zionare solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore.
Debbono essere osservati i seguenti requisiti:
a) Il locale deve prevedere un sistema di scarico all’ester-
no dei fumi della combustione, realizzato tramite una
cappa o tramite un elettroventilatore che entri auto-
maticamente in funzione ogni volta che si accende l’ap-
parecchio.
Direttamente all’esterno
(riservata agli apparecchi di cottura)
Particolare A
Locale
adiacente
b) Il locale deve prevedere un sistema che consenta l’af-
flusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non deve
essere inferiore a 2 m 3 /h per kW di potenza installata.
Il sistema può essere realizzato prelevando direttamen-
te l’aria dall’esterno dell’edificio tramite un condotto di
almeno 100 cm² di sezione utile e tale che non possa
essere accidentalmente ostruito. Per gli apparecchi pri-
vi sul piano di lavoro, del dispositivo di sicurezza per
assenza di fiamma, le aperture di ventilazione debbo-
no essere maggiorate nella misura del 100%, con un
minimo di 200cm 2 (Fig. A). Ovvero, in maniera indiret-
ta da locali adiacenti, dotati di un condotto di ventila-
zione con l’esterno come sopra descritto, e che non
siano parti comuni dell’immobile, o ambienti con peri-
colo di incendio, o camere da letto (Fig. B).
Fig. C
d) Allorchè il piano di cottura venga installato sotto un
pensile, quest’ultimo dovrà mantenere una distanza
minima dal top pari a 700 mm (millimetri) come da Fig.
C.
e) Il vano del mobile dovrà avere le dimensioni indicate
nella Fig. D. Sono previsti dei ganci di fissaggio che
consentono di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è
consigliabile usare tutti i ganci a disposizione.
Locale da
ventilare
A
Esempi di aperture di ventilazione
per l’aria comburente Maggiorazione della fessura fra
porta e pavimento
Fig. A Fig. B
600mm min.
In camino o in canna fumaria ramificata
Installazione dei piani da incasso
E’ possibile l’installazione a fianco di mobili la cui altezza
non superi quella del piano di lavoro. La parete a contatto
con la parete posteriore della cucina deve essere in ma-
teriale ininfiammabile. Durante il funzionamento la pare-
te posteriore della cucina può raggiungere una tempera-
tura di 50°C superiore a quella ambiente. Per una corretta
installazione della cucina vanno osservate le seguenti
precauzioni:
a) I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 110
mm. dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisi-
ti richiesti nei libretti istruzioni delle cappe stesse, co-
munque ad una distanza minima di 650 mm.
c) Posizionare i pensili adiacenti alla cappa ad un’altez-
za minima dal top di 420 mm (Fig. C).
