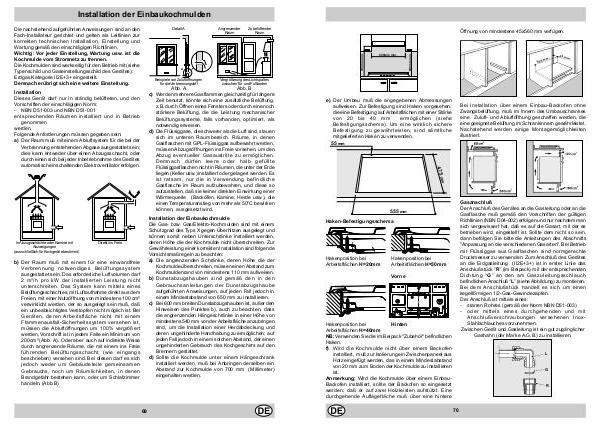

600mm min.
700mm
Öffnung von mindestens 45x560 mm verfügen.
.
560
e) Der Umbau muß die angegebenen Abmessungen
aufweisen. Zur Befestigung sind Haken vorgesehen,
die eine Befestigung auf Arbeitsflächen mit einer Stärke
von 20 bis 40 mm
er möglichen (siehe
Befestigungsschema). Um eine wirklich sichere
Befestigung zu gewährleisten, sind sämtliche
mitgelieferten Haken zu verwenden.
55 mm
mm
45 m
m.
Bei Installation über einem Einbau-Backofen ohne
Zwangsbelüftung, muß im Innern des Umbauschrankes
eine Zuluft- und Abluftöffnung geschaffen werden, die
eine geeignete Belüftung im Schrankinnern gewährleistet.
Nachstehend werden einige Montagemöglichkeiten
illustriert.
Gasanschluß
Der Anschluß des Gerätes an die Gasleitung oder an die
Gasflasche muß gemäß den Vorschriften der gültigen
Richtlinien (NBN D04-002) erfolgen und nur nachdem man
sich vergewissert hat, daß es auf die Gasart, mit der es
betrieben wird, eingestellt ist. Sollte dem nicht so sein,
dann befolgen Sie bitte die Anleitungen des Abschnitts
"Anpassung an die verschiedenen Gasarten". Bei Betrieb
mit Flüssiggas aus Gasflaschen sind normgerechte
Druckmesser zu verwenden. Zum Anschluß des Gerätes
an die Erdgasleitung (II2E+3+) ist in erster Linie das
Anschlußstück “R” (im Beipack) mit der entsprechenden
Dichtung “G” an den am Gaszuleitungsschlauch
befindlichen Anschluß “L” (siehe Abbildung) zu montieren.
Bei dem Anschlußstück handelt es sich um einen
kegelförmigen 1/2-Gas-Gewindezapfen.
Der Anschluß ist mittels eines:
- starren Rohres (gemäß der Norm NBN D51-003)
- oder mittels eines durchgehenden und mit
Anschlußverschraubungen versehenen Inox-
Stahlschlauches vorzunehmen.
Zwischen Gerät und Gasleitung ist ein gut zugänglicher
Gashahn (der Marke A.G.B.) zu installieren.
555 mm
Haken-Befestigungsschema
Hakenposition bei
Arbeitsflächen H=20mm
Hakenposition bei
Arbeitsflächen H=30mm
Vorne
Hakenposition bei
Hinten
Arbeitsflächen H=40mm
NB: Verwenden Sie die im Beipack "Zubehör" befindlichen
Haken.
f) Wird die Kochmulde nicht über einem Backofen
installiert, muß zur Isolierung ein Zwischenpaneel aus
Holz eingefügt werden, das in einem Mindestabstand
von 20 mm zum Boden der Kochmulde zu installieren
ist.
Anmerkung: Wird die Kochmulde über einem Einbau-
Backofen installiert, sollte der Backofen so eingesetzt
werden, daß er auf zwei Holzleisten aufstützt. Eine
durchgehende Auflagefläche muß über eine hintere
L
G
R
70
