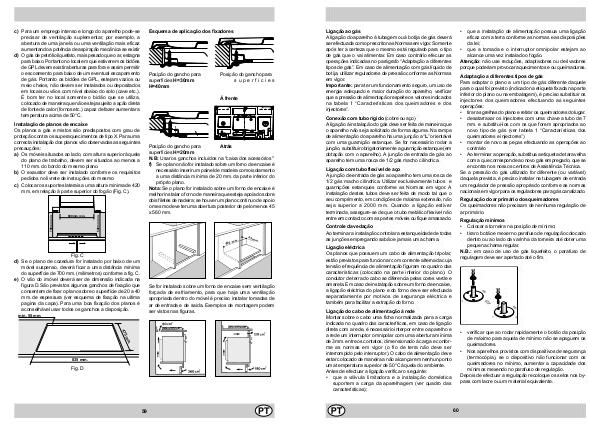

Ligação ao gás
A ligação do aparelho à tubagem ou à botija de gás deverá
ser efectuada como prescrito nas Normas em vigor. Somente
após ter a certeza que o mesmo está regulado para o tipo
de gás que o vai alimentar. Em caso contrário efecuar as
operações indicadas no parágrafo “Adaptação a diferentes
tipos de gás”. Em caso de alimentação com gás líquido de
botija, utilizar reguladores de pressão conforme as Normas
em vigor.
Importante: para ter um funcionamento seguro, um uso de
energia adequado e maior duração do aparelho, verificar
que a pressão de alimentação respeite os valores indicados
na tabela 1 “Características dos queimadores e dos
injectores”.
•
que a instalação de alimentação possua uma ligação
eficaz com a terra conforme as normas e as disposições
da lei;
• que a tomada e o interruptor omnipolar estejam ao
alcance uma vez instalado o fogão.
Atenção: não use reduções, adaptadores ou derivadores
porque poderiam provocar aquecimentos e ou queimaduras.
Adaptação a diferentes tipos de gás
Para adaptar o plano a um tipo de gás diferente daquele
para o qual foi previsto (indicado na etiqueta fixada na parte
inferior do plano ou na embalagem), é preciso substituir os
injectores dos queimadores efectuando as seguintes
operações:
• tirar as grelhas do plano e retirar os queimadores do lugar.
• desatarraxar os injectores com uma chave a tubo de 7
mm. e substituí-los com os que forem apropriados ao
novo tipo de gás (ver tabela 1 “Caractarísticas dos
queimadores e injectores”)
• montar de novo as peças efectuando as operações ao
contrário
• Ao terminar a operação, substitua a etiqueta de tara velha
com a que corresponde ao novo gás empregado, que se
encontra nos nossos centros de Assistência Técnica.
Se a pressão do gás utilizado for diferente (ou variável)
daquela prevista, é preciso instalar na tubagem de entrada
um regulador de pressão apropriado conforme as normas
nacionais em vigor para os reguladores para gás canalizado.
Conexão com tubo rígido (cobre ou aço)
A ligação à instalação do gás deve ser feita de maneira que
o aparelho não seja solicitado de forma alguma. Na rampa
de alimentação do aparelho há uma junção a “L” orientável
com uma guarnição estanque. Se for necessário rodar a
junção, substituir obrigatoriamente a guarnição estanque (em
dotação com o aparelho). A junção de entrada de gás ao
aparelho tem uma rosca de 1/2 gás macho cilíndrica.
Ligação com tubo flexível de aço
A junção de entrada de gás ao aparelho tem uma rosca de
1/2 gás macho cilíndrica. Utilizar exclusivamente tubos e
guarnições estanques conforme as Normas em vigor. A
instalação destes tubos deve ser feita de modo tal que o
seu comprimento, em condições de máxima extensão, não
seja superior a 2000 mm. Quando a ligação estiver
terminada, assegure-se de que o tubo metálico flexível não
entre em contacto com as partes móveis ou fique amassado.
Regulação do ar primário dos queimadores
Os queimadores não precisam de nenhuma regulação de
ar primário.
Regulação mínimos
• Colocar a torneira na posição de mínimo;
• tirar o botão e mexer no parafuso de regulação colocado
dentro ou ao lado da varinha da torneira até obter uma
pequena chama regular.
N.B.: em caso de uso de gás liquefeito, o parafuso de
regulagem deve ser apertado até o fim.
Controle da vedação
Ao terminar a instalação controlar a estanqueidade de todas
as junções empregando sabão e jamais uma chama.
Ligação eléctrica
Os planos que possuem um cabo de alimentação tripolar,
estão previstos para funcionar com corrente alternada cuja
tensão e frequência de alimentação figuram no quadro das
características (colocado na parte inferior do plano). O
condutor de terra do cabo se diferencia pelas cores verde e
amarela. Em caso de instalação sobre um forno de encaixe,
a ligação eléctrica do plano e do forno deve ser efectuada
separadamente por motivos de segurança eléctrica e
também para facilitar a extração do forno.
Ligação do cabo de alimentação à rede
Montar sobre o cabo uma ficha normalizada para a carga
indicada no quadro das caracteríticas, em caso de ligação
direta com a rede, é necessário interpor entre o aparelho e
a rede um interruptor omnipolar com uma abertura mínima
de 3mm. entre os contatos, dimensionado à carga e confor-
me as normas em vigor (o fio de terra não deve ser
interrompido pelo interruptor). O cabo de alimentação deve
estar colocado de maneira a não alcançar em nenhun ponto
uma temperatura superior de 50°C àquela do ambiente.
Antes de efectuar a ligação verificar o seguinte:
• que a válvula limitadora e a instalação doméstica
suportem a carga da aparelhagem (ver quadro das
características);
•
verificar que ao rodar rapidamente o botão da posição
de máximo para aquela de mínimo não se apaguem os
queimadores.
• Nos aparelhos provistos com dispositivos de segurança
(termocópia), se o dispositivo não funcionar com os
queimadores no mínimo, aumentar a capacidade dos
mínimos mexendo no parafuso de regulação.
Depois de efectuar a regulação recoloque os selos nos by-
pass com lacre ou um material equivalente.
