c) Para um emprego intenso e longo do aparelho pode-se
precisar de ventilação suplementar, por exemplo, a
abertura de uma janela ou uma ventilação mais eficaz
aumentando a potência de aspiração mecânica se existir
d) O gás de petrólio liquefato, mais pesado que o ar, estagna
para baixo. Portanto no local em que estiverem os bidões
de GPL devem existir aberturas para fora e assim permitir
o escoamento para baixo de um eventual escapamento
de gás. Portanto os bidões de GPL, estejam vazios ou
meio cheios, não devem ser instalados ou depositados
em locais ou vãos com nível abaixo do solo (cave etc.).
É bom ter no local somente o bidão que se utiliza,
colocado de maneira que não esteja sujeito a ação direta
de fonte de calor (fornos etc.) capaz de fazer aumentar a
temperatura acima de 50°C.
Esquema de aplicação dos fixadores
Posição do gancho para
superfícies H=30mm
H=40mm
Á frente
Posição do gancho para
Atrás
superfícies H=20mm
N.B: Usar os ganchos incluídos na "caixa dos acessórios"
f) Se o plano não for instalado sobre um forno de encaixe é
necessário inserir um painel de madeira como isolamento
a uma distância mínima de 20 mm. da parte inferior do
próprio plano.
Nota: Se o plano for instalado sobre um forno de encaixe é
melhor instalar o forno de maneira que esteja apoiado sobre
dois filetes de nadeira; se houver um plano contínuo de apoio
o mesmo deve ter uma abertura posterior de pelo menos 45
x 560 mm.

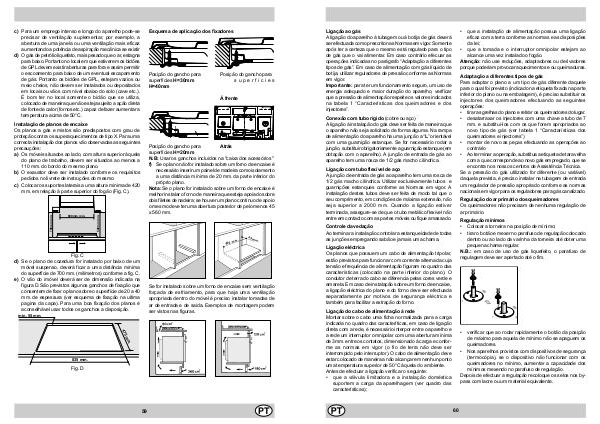

Instalação de planos de encaixe
Os planos a gás e mistos são predispostos com grau de
proteção contra os superaquecimentos de tipo X. Para uma
correcta instalação dos planos vão observadas as seguintes
precauções:
a) Os móveis situados ao lado, com altura superior àquela
do plano de trabalho, devem ser situados ao menos a
110 mm. do bordo do mesmo plano.
b) O exaustor deve ser instalado conforme os requisitos
pedidos no livrete de instruções do mesmo.
c) Colocar os suportes laterais a uma altura minima de 420
mm. em relação à parte superior do fogão (Fig. C).
600mm min.
Posição do gancho para
superfícies
.
560
Fig. C
d) Se o plano de cozedura for instalado por baixo de um
móvel suspenso, deverá ficar a uma distância mínima
do superfície de 700 mm. (milímetros) conforme a fig. C.
e) O vão do imóvel deverá ser de dimensão indicada na
figura D. São previstos algunos ganchos de fixação que
consentem de fixar o plano sobre o superfície de 20 a 40
mm. de espessura (ver esquema de fixação na ultima
pagina da capa). Para uma boa fixação dos planos é
aconselhável usar todos os ganchos a disposição.
mm
45 m
m.
Se for instalado sobre um forno de encaixe sem ventilação
forçada de esfriamento, para que haja uma ventilação
apropriada dentro do móvel é preciso instalar tomadas de
ar de entrada e de saida. Exemplos de montagem podem
ser vistos nas figuras.
min. 55 mm.
835 mm.
Fig. D
59
