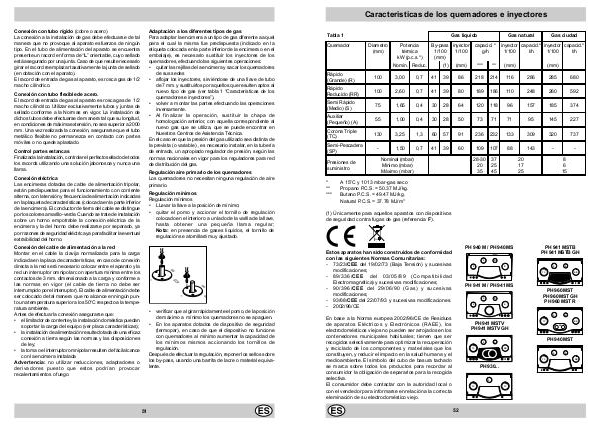

Conexión con tubo rígido (cobre o acero)
La conexión a la instalación de gas debe efectuarse de tal
manera que no provoque al aparato esfuerzos de ningún
tipo. En el tubo de alimentación del aparato se encuentra
presente un racord en forma de “L” orientable, cuyo sellado
está asegurado por una junta. Caso de que resulte necesario
girar el racord reemplazar taxativamente la junta de sellado
(en dotación con el aparato).
El racord de entrada de gas al aparato, es rosca gas de 1/2
macho cilíndrico.
Adaptación a los diferentes tipos de gas
Para adaptar la encimera a un tipo de gas diferente a aquel
para el cual la misma fue predispuesta (indicado en la
etiqueta colocada en la parte inferior de la encimera o en el
embalaje), es necesario sustituir los inyectores de los
quemadores, efectuando las siguientes operaciones:
• quitar las rejillas de la encimera y sacar los quemadores
de sus sedes
• aflojar los inyectores, sirviéndose de una llave de tubo
de 7 mm. y sustituirlos por aquellos que resulten aptos al
nuevo tipo de gas (ver tabla 1 “Características de los
quemadores e inyectores”).
• volver a montar las partes efectuando las operaciones
inversamente.
• Al finalizar la operación, sustituir la chapa de
homologación anterior, con aquella correspondiente al
nuevo gas que se utiliza, que se puede encontrar en
Nuestros Centros de Asistencia Técnica.
En el caso en que la presión del gas utilizado sea distinta de
la prevista (o variable) , es necesario instalar, en la tubería
de entrada, un apropiado regulador de presión, según las
normas nacionales en vigor para los reguladores para red
de distribución del gas.
Conexión con tubo flexible de acero.
El racord de entrada de gas al aparato es rosca gas de 1/2
macho cilíndrico. Utilizar exclusivamente tubos y juntas de
sellado conforme a la Normas en vigor. La instalación de
dichos tubos debe efectuarse de manera tal que su longitud,
en condiciones de máxima extensión, no sea superior a 2000
mm. Una vez realizada la conexión, asegurarse que el tubo
metálico flexible no permanezca en contacto con partes
móviles o no quede aplastado.
Control partes estancas
Finalizada la instalación, controlar el perfecto sellado de todos
los racords utilizando una solución jabonosoa y nunca una
llama.
Regulación aire primario de los quemadores
Los quemadores no necesitan ninguna regulación de aire
primario.
Conexión eléctrica
Las encimeras dotadas de cable de alimentación tripolar,
están predispuestas para el funcionamiento con corriente
alterna, con la tensión y frecuencia de alimentación indicadas
en la plaqueta de características (colocada en la parte inferior
de la encimera). El conductor de tierra del cable se distingue
por los colores amarillo-verde. Cuando se trate de instalación
sobre un horno empotrable la conexión eléctrica de la
encimera y la del horno debe realizarse por separado, ya
por razones de seguridad eléctrica ya para facilitar la eventual
extraibilidad del horno.
Regulación mínimos
Regulación mínimos
• LLevar la llave a la posición de mínimo;
• quitar el pomo y accionar el tornillo de regulación
colocado en el interior o a un lado de la varilla de la llave,
hasta obtener una pequeña llama regular;
Nota: en presencia de gases liquidos, el tornillo de
regulación se atornillará muy ajustado.
Conexión del cable de alimentación a la red
Montar en el cable la clavija normalizada para la carga
indicada en la placa de características, en caso de conexión
directa a la red será necesario colocar entre el aparato y la
red un interruptor omnipolar con apertura mínima entre los
contactos de 3 mm. dimensionado a la carga y conforme a
las normas en vigor (el cable de tierra no debe ser
interrumpido por el interruptor). El cable de alimentación debe
ser colocado de tal manera que no alcance en ningún pun-
to una temperatura superior a los 50°C respecto a la tempe-
ratura ambiente.
Antes de efectuar la conexión asegurarse que:
• el limitador de corriente y la instalación doméstica puedan
soportar la carga del equipo (ver placa características);
• la instalación de alimentación resulte dotada de una eficaz
conexión a tierra según las normas y las disposiciones
de ley;
• la toma o el interruptor omnipolar resulten de fácil alcance
con la encimera instalada
Advertencia: no utilizar reducciones, adaptadores o
derivadores puesto que estos podrían provocar
recalentamientos o fuego.
•
verificar que al girar rápidamente el pomo, de la posición
de máximo a mínimo los quemadores no se apaguen.
• En los aparatos dotados de dispositivo de seguridad
(termopar), en caso de que el dispositivo no funcione
con quemadores al mínimo aumentar la capacidad de
los mínimos mismos accionando los tornillos de
regulación.
Después de efectuar la regulación, reponer los sellos sobre
los by-pass, usando una barrita de lacre o material equiva-
lente.
