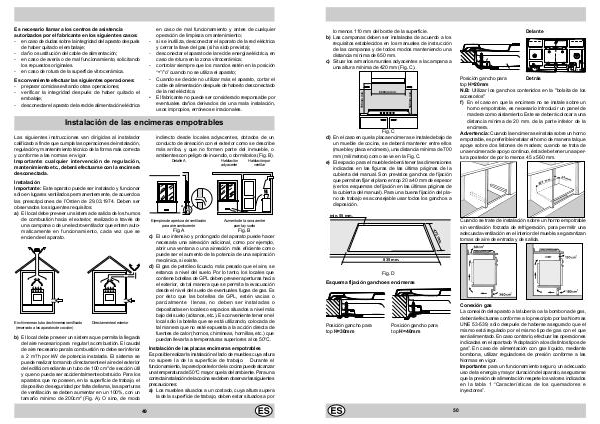

Delante
600mm min.
Posición gancho para
Detrás
top H=20mm
N.B: Utilizar los ganchos contenidos en la "bolsita de los
accesorios"
f) En el caso en que la encimera no se instale sobre un
horno empotrable, es necesario introducir un panel de
madera como aislamiento. Este se deberá colocar a una
distancia mínima de 20 mm. de la parte inferior de la
encimera.
Advertencia: Cuando la encimera se instala sobre un horno
empotrable, es preferible instalar el horno de manera tal que
apoye sobre dos listones de madera; cuando se trata de
una encimera de apoyo continuo, ésta debe tener una aper-
tura posterior de por lo menos 45 x 560 mm.
lo menos 110 mm del borde de la superficie.
b) Las campanas deben ser instaladas de acuerdo a los
requisitos establecidos en los manuales de instrucción
de las campanas y de todos modos manteniendo una
distancia mínima de 650 mm.
c) Situar los armarios murales adyacentes a la campana a
una altura mínima de 420 mm (Fig. C).
Fig. C
d) En el caso en que la placa encimera se instale debajo de
un mueble de cocina, se deberá mantener entre ellos
(mueble y placa encimera), una distancia mínima de 700
mm (milímetros) como se ve en la Fig. C.
e) El espacio para el mueble deberá tener las dimensiones
indicadas en las figuras de las última páginas de la
cubierta del manual. Son previstos ganchos de fijación
que permiten fijar el plano en top 20 a 40 mm de espesor
(ver los esquemas de fijación en las últimas páginas de
la cubierta del manual). Para una buena fijación del pla-
no de trabajo es aconsejable usar todos los ganchos a
disposición.
.
560
mm
45 m
m.
min. 55 mm.
Cuando se trate de instalación sobre un horno empotrable
sin ventilación forzada de refrigeración, para permitir una
adecuada ventilación en el interior del mueble, se garantizan
tomas de aire de entrada y de salida.
835 mm.
Fig. D
Esquema fijación ganchoes encimeras
Posición gancho para
top H=30mm
Conexión gas
La conexión del aparato a la tubería o a la bombona de gas,
deberá efectuarse conforme a lo prescripto por las Normas
UNE 53-539, sólo después de haberse asegurado que el
mismo está regulado por el mismo tipo de gas con el que
será alimentado. En caso contrario, efectuar las operaciones
indicadas en el apartado “Adaptación a los distintos tipos de
gas”. En caso de alimentación con gas líquido, mediante
bombona, utilizar reguladores de presión conforme a las
Normas en vigor.
Importante: para un funcionamiento seguro, un adecuado
uso de la energía y mayor duración del aparato, asegurarse
que la presión de alimentación respete los valores indicados
en la tabla 1 “Características de los quemadores e
inyectores”.
Posición gancho para
top H=40mm
50
