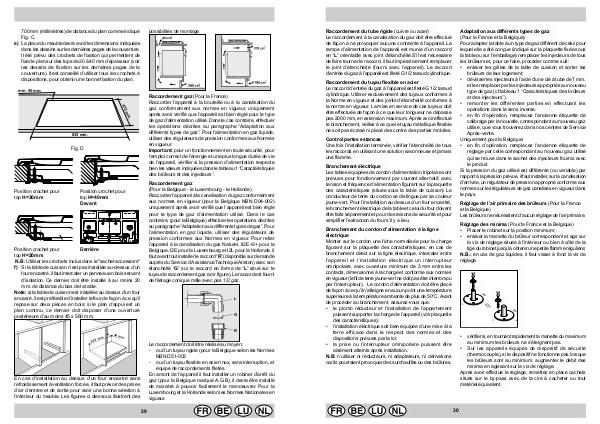

Raccordement du tube rigide (cuivre ou acier)
Le raccordement à la canalisation du gaz doit être effectué
de façon à ne provoquer aucune contrainte à l’appareil. La
rampe d’alimentation de l’appareil est munie d’un raccord
en “L” orientable avec joint d’étanchéité.S’il est nécessaire
de faire tourner le raccord, il faut impérativement remplacer
le joint d’étanchéité (fourni avec l’appareil). Le raccord
d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique.
Adaptation aux différents types de gaz
(Pour la France et la Belgique)
Pour adapter la table à un type de gaz différent de celui pour
lequel elle a été conçue (indiqué sur la plaquette fixée sous
la table ou sur l'emballage) remplacer les injecteurs de tous
les brûleurs et, pour ce faire, procéder comme suit:
• enlever les grilles de la table de cuisson et sorter les
brûleurs de leur logement;
• dévisser les injecteurs à l’aide d’une clé à tube de 7 mm.
et les remplacer par les injecteurs appropriés au nouveau
type de gaz (cf.tableau 1 “Caractéristiques des brûleurs
et des injecteurs”).
• remonter les différentes parties en effectuant les
opérations dans le sens inverse.
• en fin d’opération, remplacez l’ancienne étiquette de
calibrage par la nouvelle, correspondant au nouveau gaz
utilisé, que vous trouverez dans nos centres de Service
Après-vente.
Uniquement pour la Belgique:
• en fin d’opération, remplacez l’ancienne étiquette de
réglage par celle correspondant au nouveau gaz utilisé
qui se trouve dans le sachet des injecteurs fournis avec
le produit.
Si la pression du gaz utilisé est différente (ou variable) par
rapport à la pression prévue, il faut installer, sur la canalisation
d’arrivée, un régulateur de pression approprié conforme aux
normes sur les régulateurs de gaz canalisés en vigueur dans
le pays.
Raccordement du tuyau flexible en acier
Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud
cylindrique. Utiliser exclusivement des tuyaux conformes à
la Norme en vigueur et des joints d’étanchéité conformes à
la norme en vigueur. La mise en service de ces tuyaux doit
être effectuée de façon à ce que leur longueur ne dépasse
pas 2000 mm, en extension maximum. Après avoir effectué
le branchement, veillez à ce que le tuyau métallique flexible
ne soit pas écrasé ni placé des contre des parties mobiles.
Control partes estancas
Une fois l’installation terminée, vérifier l’étanchéité de tous
les raccords en utilisant une solution savonneuse et jamais
une flamme.
Branchement électrique
Les tables équipées de cordon d’alimentation tripolaire sont
prévues pour fonctionnement par courant alternatif, avec
tension et fréquence d’alimentation figurant sur la plaquette
des caractéristiques (située sous la table de cuisson) Le
conducteur de terre du cordon se distingue par sa couleur
jaune-vert. Pour l’installation au dessus d’un four encastré,
le branchement électrique de la table et celui du four doivent
être faits séparément et pour des raisons de sécurité et pour
simplifier l’extraction du four s’il y a lieu.
Réglage de l’air primaire des brûleurs (Pour la France
et la Belgique)
Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.
Réglage des minima (Pour la France et la Belgique)
• Placer le robinet sur la position minimum;
• enlever la manette du brûleur correspondant et agir sur
la vis de réglage située à l’intérieur ou bien à côté de la
tige du robinet jusqu’à obtenir une petite flamme régulière;
N.B.: en cas de gaz liquides, il faut visser à fond la vis de
réglage.
Branchement du cordon d’alimentation à la ligne
électrique
Monter sur le cordon une fiche normalisée pour la charge
figurant sur la plaquette des caractéristiques; en cas de
branchement direct sur la ligne électrique, intercaler entre
l’appareil et l’installation électrique un interrupteur
omnipolaire, avec ouverture minimum de 3 mm entre les
contacts, dimensionné à la charge et conforme aux normes
en vigueur (le fil de terre jaune-vert ne doit pas être interrompu
par l’interrupteur). Le cordon d’alimentation doit être placé
de façon à ce qu’il n’atteigne en aucun point une température
supérieure à la température ambiante de plus de 50°C. Avant
de procéder au branchement, assurez-vous que:
• le plomb réducteur et l’installation de l’appartement
puissent supporter la charge de l’appareil (voir plaquette
des caractéristiques);
• l’installation électrique soit bien équipée d’une mise à la
terre efficace dans le respect des normes et des
dispositions prévues par la loi;
• la prise ou l’interrupteur omnipolaire puissent être
aisément atteints après installation.
N.B: n’utiliser ni réducteurs, ni adaptateurs, ni dérivations
car ils pourraient provoquer des surchauffes ou des brûlures.
•
vérifier si, en tournant rapidement la manette du maximum
au minimum les brûleurs ne s’éteignent pas.
• Sur les appareils équipés de dispositif de sécurité
(thermocouple), si le dispositif ne fonctionne pas lorsque
les brûleurs sont au minimum, augmenter le débit des
minima en agissant sur la vis de réglage.
Aprés avoir effectué le réglage, remettez en place cachets
situés sur le by-pass avec de la cire à cacheter ou tout
matériel équivalent.
