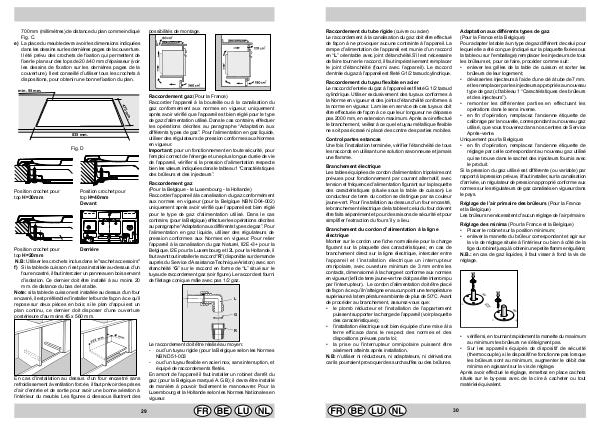

700 mm (millimètres) de distance du plan comme indiqué
Fig. C.
e) La place du meuble devra avoir les dimensions indiquées
dans les dessins sur les dernières pages de la couverture.
Il été prévu des crochets de fixation qui permettent de
fixer le plan sur des tops de 20 à 40 mm d’épaisseur (voir
les dessins de fixation sur les dernières pages de la
couverture). Il est conseillé d’utiliser tous les crochets à
dispositions, pour obtenir une bonne fixation du plan.
possibilités de montage.
min. 55 mm.
Raccordement gaz (Pour la France)
Raccorder l’appareil à la bouteille ou à la canalisation du
gaz conformément aux normes en vigueur, uniquement
après avoir vérifié que l’appareil est bien réglé pour le type
de gaz d’alimentation utilisé. Dans le cas contraire, effectuer
les opérations décrites au paragraphe “Adaptation aux
différents types de gaz”. Pour l’alimentation en gaz liquide,
utiliser des régulateurs de pression conformes aux Normes
en vigueur.
Important: pour un fonctionnement en toute sécurité, pour
l’emploi correct de l’énergie et une plus longue durée de vie
de l’appareil, vérifier si la pression d’alimentation respecte
bien les valeurs indiquées dans le tableau 1 “Caractéristiques
des brûleurs et des injecteurs”.
835 mm.
Fig. D
Position crochet pour
top H=30mm
Raccordement gaz
(Pour la Belgique - le Luxembourg - la Hollande)
Raccorder l’appareil à la canalisation du gaz conformément
aux normes en vigueur (pour la Belgique NBN D04-002)
uniquement après avoir vérifié que l’appareil est bien réglé
pour le type de gaz d’alimentation utilisé. Dans le cas
contraire, (pour la Belgique) effectuer les opérations décrites
au paragraphe “Adaptation aux différents types de gaz”. Pour
l’alimentation en gaz liquide, utiliser des régulateurs de
pression conformes aux Normes en vigueur. Pour relier
l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la
Belgique, I2E pour la Luxembourg et I2L pour la Hollande, il
faut avant tout installer le raccord “R” (disponible sur demande
auprès du Service d’Assistance Technique Ariston) avec son
étanchéité “G” sur le raccord en forme de “L” situé sur le
tuyau de raccordement gaz (voir figure). Le raccord est fourni
de filetage conique mâle avec pas 1/2 gaz.
Position crochet pour
top H=40mm
Devant
Position crochet pour
Derrière
top H=20mm
N.B: Utiliser les crochets inclus dans le "sachet accessoirs"
f) Si la table de cuisson n’est pas installée au-dessus d’un
four encastré, il faut intercaler un panneau en bois servant
d’isolation. Ce dernier doit être installé à au moins 20
mm. de distance du bas de la table.
Note: si la table de cuisson est installée au dessus d’un four
encasré, il est préférable d’installer le four de façon à ce qu’il
repose sur deux pièces en bois; si le plan d’appui est un
plan continu, ce dernier doit disposer d’une ouverture
postérieure d’au moins 45 x 560 mm.
L
G
R
560
m
m.
45 m
m.
Le raccordement doit être réalisé au moyen:
- ou d’un tuyau rigide (pour la Belgique selon les Normes
NBN D51-003
- ou d’un tuyau flexible en acier inox, sans interruption, et
équipé de raccordements filetés.
En amont de l’appareil il faut installer un robinet d’arrêt du
gaz (pour la Belgique marqué A.G.B); il devra être installé
de manière à pouvoir facilement le manoeuvrer. Pour la
Luxembourg et la Hollande selon les Normes Nationales en
vigueur.
En cas d’installation au dessus d’un four encastré sans
refroidissement à ventilation forcée, il faut prévoir des prises
d’air d’entrée et de sortie pour avoir une bonne aération à
l’intérieur du meuble. Les figures ci diessous illustrent des
29
