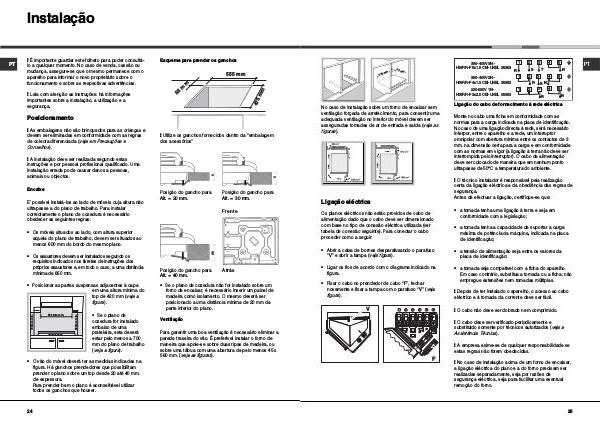

560
m
m.
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
45 m
m.
No caso de instalação sobre um forno de encaixar sem
ventilação forçada de arrefecimento, para consentir uma
adequada ventilação no interior do móvel devem ser
asseguradas tomadas de ar de entrada e saída (veja as
figuras).
1
2
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363 1
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363 1
2
3
R
2
5
PT
T
S
R
4
3
N
4 5
4 5
S N
3
R
N
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de identificação.
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm. na dimensão certa para a carga e em conformidade
com as normas em vigor (a ligação à terra não deve ser
interrompida pelo interruptor). O cabo de alimentação
deve ser colocado de maneira que em nenhum ponto
ultrapasse de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras de
segurança.
Antes de efectuar a ligação, certifique-se que:
Ligação eléctrica
Os planos eléctricos não estão providos de cabo de
alimentação dado que o cabo deve ser dimensionado
com base no tipo de conexão eléctrica utilizada (ver
tabela de conexão seguinte). Para conectar o cabo
proceder como a seguir:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação;
• Abrir a caixa de bornes desparafusando o parafuso
“V” e abrir a tampa (veja figura). • a tensão de alimentação seja entre os valores da
placa de identificação;
• Ligar os fios de acordo com o diagrama indicado na
figura. • a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
• Fixar o cabo no prendedor de cabo “F”, fechar
novamente e fixar a tampa com o parafuso “V” (veja
figura).
V
1
2
3
4
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
5
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
F
! No caso de instalação acima de um forno de encaixar,
a ligação eléctrica do plano e a do forno precisam ser
realizadas separadamente, seja por razões de
segurança eléctrica, seja para facilitar uma eventual
remoção do forno.
25
