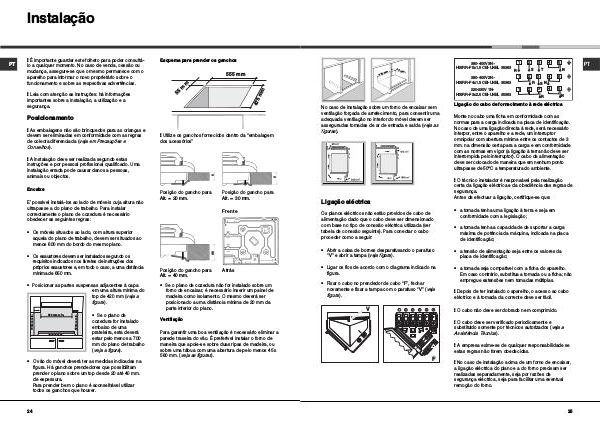

Instalação
555 mm
m
55
m
! Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a
segurança.
Esquema para prender os ganchos
! É importante guardar este folheto para poder consultá-
lo a qualquer momento. No caso de venda, cessão ou
mudança, assegure-se que o mesmo permanece com o
aparelho para informar o novo proprietário sobre o
funcionamento e sobre as respectivas advertências.
Posicionamento
! Utilize os ganchos fornecidos dentro da “embalagem
dos acessórios”
Encaixe
! A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado. Uma
instalação errada pode causar danos a pessoas,
animais ou objectos.
Posição do gancho para
Alt. = 20 mm.
E’ possível instalá-los ao lado de móveis cuja altura não
ultrapasse a do plano de trabalho. Para instalar
correctamente o plano de cozedura é necessário
obedecer as seguintes regras:
! As embalagens não são brinquedos para as crianças e
devem ser eliminadas em conformidade com as regras
de colecta diferenciada (veja em Precauções e
Conselhos).
Posição do gancho para
Alt. = 30 mm.
Frente
• Os exaustores devem ser instalados segundo os
requisitos indicados nos livretes de instruções dos
próprios exaustores e, em todo o caso, a uma distância
mínima de 650 mm.
600mm min.
• Posicionar as partes suspensas adjacentes à capa
em uma altura mínima do
top de 420 mm (veja a
figura).
• Se o plano de
cozedura for instalado
embaixo de uma
prateleira, esta deverá
estar pelo menos a 700
mm do plano de trabalho
(veja a figura).
• O vão do móvel deverá ter as medidas indicadas na
figura. Há ganchos prendedores que possibilitam
prender o plano sobre um top desde 20 até 40 mm.
de espessura.
Para prender bem o plano é aconselhável utilizar
todos os ganchos que houver.
24
• Os móveis situados ao lado, com altura superior
aquela do plano de trabalho, devem ser situados ao
menos 600 mm do bordo do mesmo plano.
PT
Posição do gancho para
Alt. = 40 mm.
Atrás
• Se o plano de cozedura não for instalado sobre um
forno de encaixar, é necessário inserir um painel de
madeira como isolamento. O mesmo deverá ser
posicionado a uma distância mínima de 20 mm da
parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário eliminar a
parede traseira do vão. É preferível instalar o forno de
maneira que apoie-se sobre duas ripas de madeira, ou
sobre uma tábua com uma abertura de pelo menos 45 x
560 mm. (veja as figuras).
