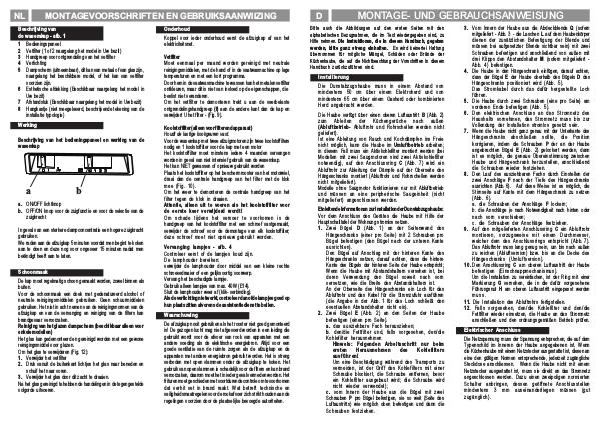

D
MONTAGE- UND GEBRAUCHSANWEISUNG
Bitte auch die Abbildungen auf den ersten Seiten mit den
alphabetischen Bezugnahmen, die im Text wiedergegeben sind, zu
Hilfe nehmen. Die Instruktionen, die in diesem Handbuch, gegeben
werden, bitte ganz streng einhalten. Es wird keinerlei Haftung
übernommen für mögliche Mängel, Schäden oder Brände der
Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem
Handbuch zurückzuführen sind.
Installierung
Die Dunstabzugshaube muss in einem Abstand von
mindestens 50 cm über einem Elektroherd und von
mindestens 65 cm über einem Gasherd oder kombinierten
Herd angebracht werden.
Die Haube verfügt über einen oberen Luftaustritt B (Abb. 2)
zum Ableiten der Küchengerüche nach außen
(Abluftbetrieb- Abluftrohr und Rohrschellen werden nicht
geliefert).
Ist eine Ableitung von Rauch und Kochdämpfen ins Freie
nicht möglich, kann die Haube im Umluftbetrieb arbeiten;
in diesem Fall muss ein Aktivkohlefilter montiert werden (bei
Modellen mit zwei Saugmotoren sind zwei Aktivkohlefilter
notwendig), auf den Anschlussring C (Abb. 7) wird ein
Abluftrohr zur Ableitung der Dämpfe auf der Oberseite des
Hängeschranks montiert (Abluftrohr und Rohrschellen werden
nicht mitgeliefert).
Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine peripherische Saugeinheit (nicht
mitgeliefert) angeschlossen werden.
Einleitende Informationen zur Installation der Dunstabzugshaube:
Vor dem Anschluss des Gerätes die Haube mit Hilfe der
Hauptschalttafel der Wohnung stromlos setzen.
1 . Zwei Bügel D (Abb. 1) an der Seitenwand des
Hängeschranks (einer pro Seite) mit 2 Schrauben pro
Bügel befestigen (den Bügel nach der unteren Kante
ausrichten).
Den Bügel auf Anschlag mit der hinteren Kante des
Hängeschranks setzen, darauf achten, dass die hintere
Kante des Bügels der hinteren Seite der Haube entspricht;
Wenn die Haube mit Abstandshaltern versehen ist, bei
deren Verwendung den Bügel soweit nach vorn
versetzen, wie die Breite des Abstandshalters ist.
An der Oberseite des Hängeschranks ein Loch für das
Abluftrohr und das Kabel für die Stromzufuhr ausführen
(die Angabe in der Abb. 1 für das Loch schließt den
eventuellen Abstandshalter nicht ein).
2 . Zwei Bügel E (Abb. 2) an den Seiten der Haube
befestigen (einen pro Seite).
a. das ausziehbare Fach herausziehen;
b. den/die Fettfilter und, falls vorgesehen, den/die
Kohlefilter herausnehmen
Hinweis: Folgenden Arbeitsschritt nur beim
ersten
Herausnehmen
des
Kohlefilters
ausführen!
Um eine Beschädigung während des Transports zu
vermeiden, ist der Griff des Kohlefilters mit einer
Schraube blockiert, die Schraube entfernen, bevor
ein Kohlefilter ausgebaut wird; die Schraube wird
nicht wieder verwendet);
c. vom Innern der Haube aus die Bügel mit zwei
Schrauben P pro Bügel befestigen, sie so weit (Seite des
Luftaustritts) wie möglich oben befestigen und dann die
Schrauben festziehen.
3 . Vom Innern der Haube aus die Abdeckblende Q (sofern
mitgeliefert - Abb. 3 - die Laschen L auf dem Haubenkörper
dienen der zusätzlichen Befestigung der Blende und
müssen bei aufgesetzter Blende sichtbar sein) mit zwei
Schrauben befestigen und anschließend von außen mit
drei Klipps den Abstandshalter M (sofern mitgeliefert -
Abb. 4) befestigen.
4 . Die Haube in den Hängeschrank einfügen, darauf achten,
dass der Bügel E der Haube oberhalb des Bügels D des
Hängeschranks positioniert wird (Abb. 5).
Das Stromkabel durch das dafür hergestellte Loch
führen.
5 . Die Haube durch zwei Schrauben (eine pro Seite) am
vorderen Ende befestigen (Abb. 5).
6 . Den elektrischen Anschluss an das Stromnetz des
Haushalts vornehmen, das Stromnetz muss bis zur
Vollendung der Installation stromlos gesetzt sein.
7 . Wenn die Haube nicht ganz genau mit der Unterkante des
Hängeschranks abschließen sollte, die Position
korrigieren, indem die Schrauben P der an der Haube
angebrachten Bügel E (Abb. 2) gelockert werden, dann
ist es möglich, die genaue Übereinstimmung zwischen
Haube und Hängeschrank herzustellen, anschließend
die Schrauben wieder festziehen.
8 . Den Lauf des ausziehbaren Fachs durch Einstellen der
zwei Anschläge F nach der Tiefe des Hängeschranks
ausrichten (Abb. 6). Auf diese Weise ist es möglich, die
Stirnseite auf Kante mit dem Hängeschrank zu setzen
(Abb. 6).
a. die Schrauben der Anschläge F lockern;
b. die Anschläge je nach Notwendigkeit nach hinten oder
nach vorn verschieben;
c. die Schrauben der Anschläge festziehen.
9 . Auf den mitgelieferten Anschlussring C ein Abluftrohr
montieren, vorzugsweise mit einem Durchmesser,
welcher dem des Anschlussrings entspricht (Abb. 7).
Das Abluftrohr muss lang genug sein, um bis nach außen
zu reichen (Abluftversion) bzw. bis an die Decke des
Hängeschranks (Umluftversion).
1 0 . Den Anschlussring C am oberen Luftaustritt der Haube
befestigen (Einschnappmechanismus).
Um die Installation zu vereinfachen, ist der Ring mit einer
Markierung G versehen, die in die dafür vorgesehene
Führungsnut H am oberen Luftaustritt eingepasst werden
muss.
11. Die Installation des Abluftrohrs fertigstellen.
12. Falls vorgesehen, den/die Kohlefilter und den/die
Fettfilter wieder einsetzen, die Haube an das Stromnetz
anschließen und den ordnungsgemäßen Betrieb prüfen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem
Typenschild im Inneren der Haube angegebenen ist. Wenn
die Küchenhaube mit einem Netzstecker ausgestattet ist, diesen an
eine den gültigen Normen entsprechende, jederzeit zugängliche
Steckdose anschliessen. Wenn die Haube nicht mit einem
Netzstecker ausgestattet ist, muss sie direkt an das Stromnetz
angeschlossen werden. Dazu einen zweipoligen normierten
Schalter anbringen, dessen geöffnete Anschlusstellen
mindestens 3 mm auseinanderliegen müssen (gut
zugänglich).
