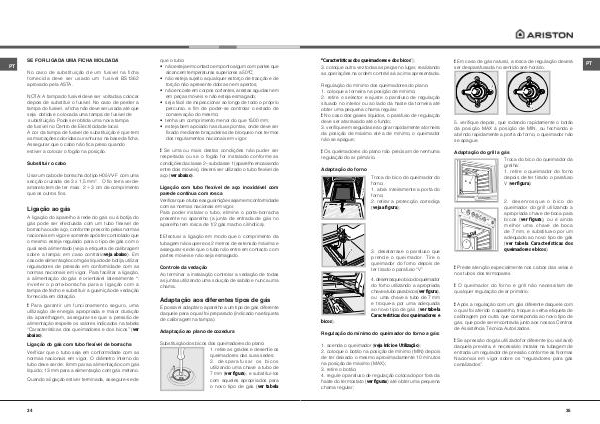

SE FOR LIGADA UMA FICHA MOLDADA
PT
No caso de substituição de um fusível na ficha
fornecida deve ser usado um fusível BS1362
aprovado pela ASTA.
NOTA: A tampa do fusível deve ser voltada a colocar
depois de substituir o fusível. No caso de perder a
tampa do fusível, a ficha não deve ser usada até que
seja obtida e colocada uma tampa de fusível de
substituição. Pode ser obtida uma nova tampa
de fusível no Centro de Electricidade local.
A cor da tampa de fusível de substituição é que tem
as marcações coloridas ou ranhuras na base da ficha.
Assegurar que o cabo não fica preso quando
estiver a colocar o fogão na posição.
Substituir o cabo
Usar um cabo de borracha do tipo H05VV-F com uma
secção cruzada de 3 x 1,5 mm². O fio terra verde-
amarelo tem de ter mais 2 ÷ 3 cm de comprimento
que os outros fios.
Ligação ao gás
A ligação do aparelho à rede do gás ou à botija do
gás pode ser efectuada com um tubo flexível de
borracha ou de aço, conforme prescrito pelas normas
nacionais em vigor e somente após ter controlado que
o mesmo esteja regulado para o tipo de gás com o
qual será alimentado (veja a etiqueta de calibragem
sobre a tampa: em caso contrárioveja abaixo). Em
caso de alimentação com gás líquido de botija, utilizar
reguladores de pressão em conformidade com as
normas nacionais em vigor. Para facilitar a ligação,
a alimentação do gás é orientável lateralmente *:
inverter o porta-borracha para a ligação com a
tampa de fecho e substituir a guarnição de vedação
fornecida em dotação.
! Para garantir um funcionamento seguro, uma
utilização de energia apropriada e maior duração
da aparelhagem, assegurar-se que a pressão de
alimentação respeite os valores indicados na tabela
“Características dos queimadores e dos bicos” (ver
abaixo).
Ligação do gás com tubo flexível de borracha
Verificar que o tubo seja em conformidade com as
normas nacionais em vigor. O diâmetro interno do
tubo deve ser de: 8 mm para a alimentação com gás
líquido; 13 mm para a alimentação com gás metano.
Quando a ligação estiver terminada, assegure-se de
34
que o tubo:
• não esteja em contacto em ponto algum com partes que
alcancem temperaturas superiores a 50ºC;
• não esteja sujeito a qualquer esforço de tracção e de
torção não apresente dobras nem apertos;
• não encoste em corpos cortantes, arestas agudas nem
em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio
percurso, a fim de poder-se controlar o estado de
conservação do mesmo;
• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser
fixado mediante braçadeiras de bloqueio nos termos
dos regulamentos nacionais em vigor.
! Se uma ou mais destas condições não puder ser
respeitada ou se o fogão for instalado conforme as
condições da classe 2 – subclasse 1 (aparelho encaixando
entre dois móveis), deverá ser utilizado o tubo flexível de
aço (ver abaixo).
Ligação com tubo flexível de aço inoxidável com
parede contínua com rosca
Verificar que o tubo e as guarnições sejam em conformidade
com as normas nacionais em vigor.
Para poder instalar o tubo, elimine o porta-borracha
presente no aparelho (a junta de entrada de gás no
aparelho tem rosca de 1/2 gás macho cilíndrica).
! Efectuar a ligação em modo que o comprimento da
tubagem não supere os 2 metros de extensão máxima e
assegurar-se de que o tubo não entre em contacto com
partes móveis e não seja esmagado.
Controle da vedação
Ao terminar a instalação controlar a vedação de todas
as juntas utilizando uma solução de sabão e nunca uma
chama.
Adaptação aos diferentes tipos de gás
É possível adaptar o aparelho a um tipo de gás diferente
daquele para o qual foi preparado (indicado na etiqueta
de calibragem na tampa).
Adaptação ao plano de cozedura
Substituição dos bicos dos queimadores do plano:
1. retire as grades e desenfie os
queimadores das suas sedes;
2. desparafusar os bicos
utilizando uma chave a tubo de
7 mm (ver fi gura), e substituí-los
com aqueles apropriados para
o novo tipo de gás (ver tabela
