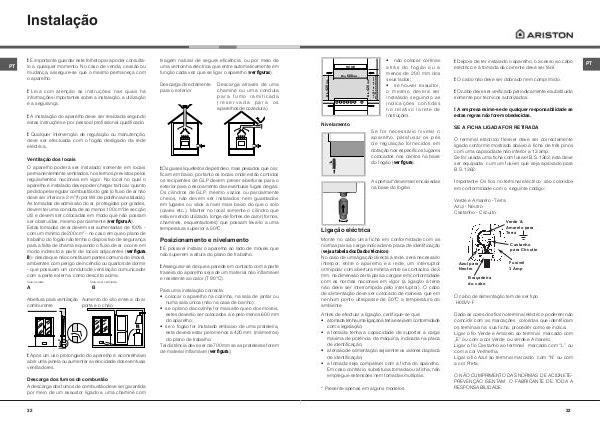

600 mm.
Min.
hood
HOOD
• não colocar cortinas
atrás do fogão ou a
menos de 200 mm dos
seus lados;
• se houver exaustor,
o mesmo deverá ser
instalado seguindo as
indicações contidas
no relativo livrete de
instruções.
Nivelamento
Se for necessário nivelar o
aparelho, parafusar os pés
de regulação fornecidos em
dotação nos específicos lugares
colocados nos cantos na base
do fogão (ver fi gura).
As pernas* devem ser encaixadas
na base do fogão.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se
estas regras não forem obedecidas.
SE A FICHA LIGADA FOR RETIRADA
O terminal eléctrico flexível deve ser correctamente
ligado conforme mostrado abaixo à ficha de três pinos
com uma capacidade não inferior a 13 amp.
Se for usada uma ficha com fusível B.S. 1363, esta deve
ser equipada cum um fusível que seja aprovado para
B.S. 1362.
Importante: Os fios no terminal eléctrico são coloridos
em conformidade com o seguinte código:
Verde e Amarelo - Terra
Azul - Neutro
Castanho - Circuito
Verde &
Amarelo para
Terra
Ligação eléctrica
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de identificação
(veja a tabela dos Dados técnicos).
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm, na dimensão certa para a carga e em conformidade
com as normas nacionais em vigor (a ligação à terra
não deve ser interrompida pelo interruptor). O cabo
de alimentação deve ser colocado de maneira que em
nenhum ponto ultrapasse de 50°C a temperatura do
ambiente.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em conformidade
com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação;
• a tensão de alimentação seja entre os valores da placa
de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
* Presente apenas em alguns modelos.
Castanho
para Circuito
Azul para
Neutro
Fusível
3 Amp
Braçadeira
do cabo
O cabo de alimentação tem de ser tipo
H05VV-F
Dado as cores dos fios no terminal eléctrico poderem não
coincidir com as marcações coloridas que identificam
os terminais na sua ficha, proceder como se indica:
Ligar o fio Verde e Amarelo ao terminal marcado com
„E” ou com a cor Verde ou verde e Amarelo.
Ligar o fio Castanho ao termnail marcado com “L” ou
com a cor Vermelha.
Ligar o fio Azul ao terminal marcado com “N” ou com
a cor Preta.
O NÃO CUMPRIMENTO DAS NORMAS DE ACIDNETE-
PREVENÇÃO ISENTAM O FABRICANTE DE TODA A
RESPONSABILIDADE.
33
PT
