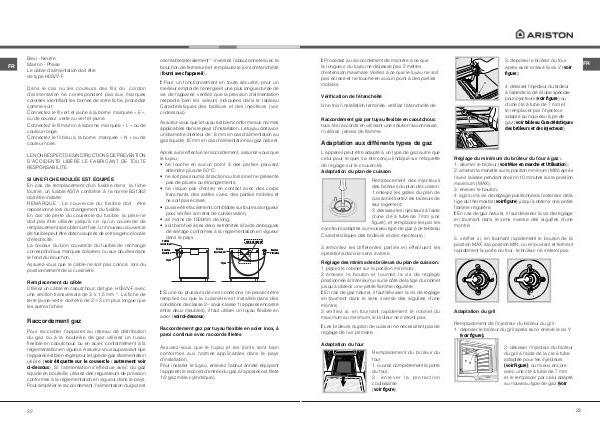

FR
Bleu - Neutre
Marron - Phase
Le câble d’alimentation doit être
de type H05VV-F
Dans le cas où les couleurs des fils du cordon
d’alimentation ne correspondent pas aux marques
colorées identifiant les bornes de votre fiche, procédez
comme suit :
Connectez le fil vert et jaune à la borne marquée « E »,
ou de couleur verte ou vert et jaune.
Connectez le fil marron à la borne marquée « L » ou de
couleur rouge.
Connectez le fil bleu à la borne marquée « N » ou de
couleur noire.
LE NON RESPECT DES INSTRUCTIONS DE PRÉVENTION
D’ACCIDENTS LIBÈRE LE FABRICANT DE TOUTE
RESPONSABILITÉ.
SI UNE FICHE MOULÉE EST ÉQUIPÉE
En cas de remplacement d’un fusible dans la fiche
fournie, un fusible ASTA conforme à la norme BS1362
doit être installé.
REMARQUE : Le couvercle du fusible doit être
repositionné lors du changement du fusible.
En cas de perte du couvercle du fusible, la prise ne
doit pas être utilisée jusqu’à ce qu’un couvercle de
remplacement soit obtenu et fixé. Un nouveau couvercle
de fusible peut être obtenu auprès de votre agence locale
d’électricité.
La couleur du bon couvercle du fusible de rechange
correspond aux marques colorées ou aux douilles dans
le fond du bouchon.
Assurez-vous que le câble ne soit pas coincé lors du
positionnement de la cuisinière.
Remplacement du câble
Utilisez un câble en caoutchouc de type H05VV-F avec
une section transversale de 3 x 1,5 mm ². La fiche de
terre jaune-verte doit être de 2 ÷ 3 cm plus longue que
les autres fiches.
Raccordement gaz
Pour raccorder l’appareil au réseau de distribution
du gaz ou à la bouteille de gaz utilisez un tuyau
flexible en caoutchouc ou en acier, conformément à la
réglementation en vigueur. Assurez-vous auparavant que
l’appareil est bien réglé pour le type de gaz d’alimentation
utilisé (voir étiquette sur le couvercle : autrement voir
ci-dessous). Si l’alimentation s’effectue avec du gaz
liquide en bouteille, utilisez des régulateurs de pression
conformes à la réglementation en vigueur dans le pays.
Pour simplifier le raccordement, l’alimentation du gaz est
22
orientable latéralement* : inversez l’about annelé avec le
bouchon de fermeture et remplacez le joint d’étanchéité
(fourni avec l’appareil).
! Pour un fonctionnement en toute sécurité, pour un
meilleur emploi de l’énergie et une plus longue durée de
vie de l’appareil, vérifiez que la pression d’alimentation
respecte bien les valeurs indiquées dans le tableau
Caractéristiques des brûleurs et des injecteurs (voir
ci-dessous).
Assurez-vous que le tuyau est bien conforme aux normes
applicables dans le pays d’installation. Le tuyau doit avoir
un diamètre intérieur de : 8 mm en cas d’alimentation au
gaz liquide; 15 mm en cas d’alimentation au gaz naturel.
Après avoir effectué le raccordement, assurez-vous que
le tuyau :
• ne touche en aucun point à des parties pouvant
atteindre plus de 50°C;
• ne soit pas soumis à traction ou torsion et ne présente
pas de pliures ou étranglements;
• ne risque pas d’entrer en contact avec des corps
tranchants, des arêtes vives, des parties mobiles et
ne soit pas écrasé;
• puisse être facilement contrôlable sur toute sa longueur
pour vérifier son état de conservation;
• ait moins de 1500mm de long;
• soit bien fixé à ses deux extrémités à l’aide de bagues
de serrage conformes à la réglementation en vigueur
dans le pays.
Point de
raccordement
Bouchon
d'isolation
SURFACE CHAUDE
Point de
raccordement
Bouchon
d'isolation
Tuyau
Tuyau
! Si une ou plusieurs de ces conditions ne peuvent être
remplies ou que la cuisinière est installée dans des
conditions de classe 2 – sous-classe 1 (appareil encastré
entre deux meubles), il faut utiliser un tuyau flexible en
acier (voir ci-dessous).
Raccordement gaz par tuyau flexible en acier inox, à
paroi continue avec raccords filetés
Assurez-vous que le tuyau et les joints sont bien
conformes aux normes applicables dans le pays
d’installation.
Pour installer le tuyau, enlevez l’about annelé équipant
l’appareil (le raccord d’entrée du gaz à l’appareil est fileté
1/2 gaz mâle cylindrique).
