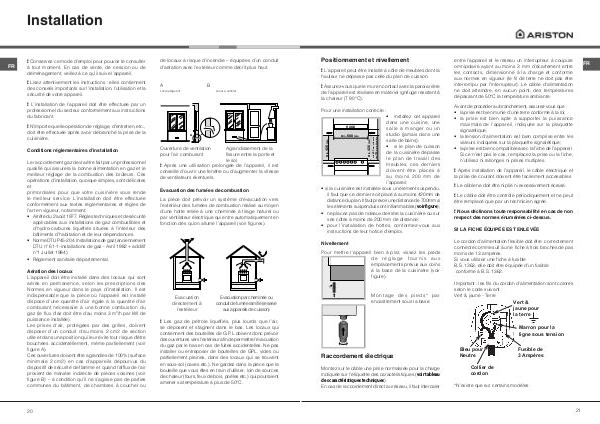

Positionnement et nivellement
! L’appareil peut être installé à côté de meubles dont la
hauteur ne dépasse pas celle du plan de cuisson.
! Assurez-vous que le mur en contact avec la paroi arrière
de l’appareil est réalisée en matériel ignifuge résistant à
la chaleur (T 90°C).
Pour une installation correcte :
• installez cet appareil
dans une cuisine, une
HOOD
salle à manger ou un
studio (jamais dans une
Min. 600 mm.
salle de bains);
• si le plan de cuisson
de la cuisinière dépasse
le plan de travail des
meubles, ces derniers
doivent être placés à
au moins 200 mm de
l’appareil;
• si la cuisinière est installée sous un élément suspendu,
il faut que ce dernier soit placé à au moins 420mm de
distance du plan. Il faut prévoir une distance de 700mm si
les éléments suspendus sont inflammables (voir fi gure);
• ne placez pas de rideaux derrière la cuisinière ou sur
ses côtés à moins de 200 mm de distance;
• pour l’installation de hottes, conformez-vous aux
instructions de leur notice d’emploi.
Nivellement
Pour mettre l’appareil bien à plat, vissez les pieds
de réglage fournis aux
emplacements prévus aux coins
à la base de la cuisinière (voir
figure).
Montage des pieds* par
encastrement sous la base.
entre l’appareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm d’écartement entre
les contacts, dimensionné à la charge et conforme
aux normes en vigueur (le fil de terre ne doit pas être
interrompu par l’interrupteur). Le câble d’alimentation
ne doit atteindre, en aucun point, des températures
dépassant de 50°C la température ambiante.
FR
Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaquette
signalétique;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l’appareil.
Si ce n’est pas le cas, remplacez la prise ou la fiche,
n’utilisez ni rallonges ni prises multiples.
! Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Le câble doit être contrôlé périodiquement et ne peut
être remplacé que par un technicien agréé.
! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
SI LA FICHE ÉQUIPÉE EST ENLEVÉE
Le cordon d’alimentation flexible doit être correctement
connecté comme suit à une fiche à trois broches de pas
moins de 13 ampères.
Si vous utilisez une fiche à fusible
B.S. 1363, elle doit être équipée d’un fusible
conforme à B.S. 1362.
Important : les fils du cordon d’alimentation sont colorés
selon le code suivant :
Vert & jaune - Terre
Vert &
jaune pour
la terre
Marron pour la
ligne sous tension
Raccordement électrique
Montez sur le câble une prise normalisée pour la charge
indiquée sur l’étiquette des caractéristiques (voir tableau
des caractéristiques techniques).
En cas de raccordement direct au réseau, il faut intercaler
Bleu pour
Neutre
Fusible de
3 Ampères
Collier de
cordon
*N’existe que sur certains modèles
21
