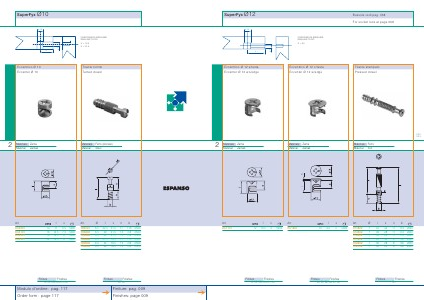

A. Ferrari SpA ENG Espanso Fittings Catalogue | Page 25

SuperFyx Ø12
SuperFyx Ø12
Bussole vedi pag. 068 For socket look at page 068 ø12
FORATURE DA ESEGUIRE DRILLING TO DO
X = 30 x ø7
Eccentrico Ø 12 s / testa Eccenter Ø 12 wo / edge
Eccentrico Ø 12 c / testa Eccenter Ø 12 w / edge
Tirante stampato Pressed dowel
022 023

2
Materiale: Zama Material: Zamak
Materiale: Zama Material: Zamak
Materiale: Ferro Material: Iron
Art.
l
x
EC1101
12
10,5
6
5000
Art. l x
EC1201 10 9,5 5 5000
Art.
Ø
l
x
n
b
TR1802
7
45
34
11
f. 16 2000
TR4302
7
39
28
11
f. 16 2000
TR2002
7
35
24
11
f. 16 2000
TR1902
7
42
34
8
m6 2000
TR2202
7
36
28
8
m6 2000
TR2102
7
32
24
8
m6 2000
Finiture Finishes A1 B1 B2 B3 D1 G1
Finiture Finishes A1 B1 B2 B3 D1 G1
Finiture
Finishes B1
