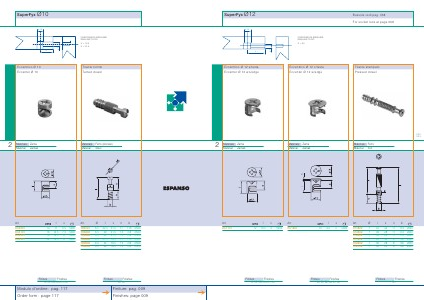

A. Ferrari SpA ENG Espanso Fittings Catalogue | Page 24

SuperFyx Ø10
SuperFyx Ø10
ø10 x ø7
FORATURE DA ESEGUIRE DRILLING TO DO
X = 16.5 X = 21.5
Eccentrico Ø 10 Eccenter Ø 10
Tirante tornito Turned dowel

2

Materiale: Zama Material: Zamak
Materiale: Ferro( Acciaio) Material: Steel
Art.
l
x
EC3001
13
11
6.5 5000
EC3101
16
12.5
7.5 5000
EC3201
18
14.5
8
5000
EC3301
22
16.5
9
5000
Art.
Ø
I
x
n
b
TR8101
6.5
32.5 21.5
11
f. 16 2500
TR8202
6.5
29
21.5
7.5
m6 2500
TR8302
6.5
29
21.5
7.5
m4 2500
TR8402
6.5
27.5 16.5
11
f. 16 2500
TR8502
6.5
24
16.5
7.5
m6 2500
TR8602
6.5
24
16.5
7.5
m4 2500
Finiture Finishes A1 B1 B2 B3 D1 G1
Finiture
Finishes A1 B1
Modulo d’ ordine: pag. 117
Finiture: pag. 009
Order form: page 117
Finishes: page 009
