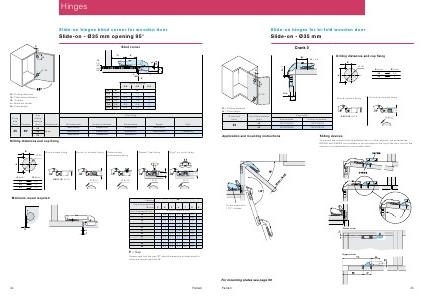

Hinges

Slide-on hinges blind corner for wooden door
Slide-on- Ø35 mm opening 95 °
D
Blind corner
A
Ø 35
H 1.5 3.0 4.5 6.0
30 min.
X
L
D
S
10.6
T
D = Drilling distance X = Plate fixing distance S = Overlay L = Minimum reveal H = Plate height
Base height H
3.5
4.5
6.0
D
X
S
4.0
37
2.5
1.5
0
5.0
36
2.5
1.5
0
6.0
35
2.5
1.5
0
7.0
34
2.5
1.5
0
8.0
33
2.5
1.5
0
Ø cup hole [ mm ] Opening
35 95 °
Cup
Cup fixing
drilling distance [ mm ]
Adjustment
Woodscrews
Knock-in dowels
Euroscrews
Speed
Digit
45
W95078GGG
W95080GGG
W95313GGG
W95418GGG
-
48
Screw
W95086GGG
W95090GGG
W95068GGG
W95406GGG
C95500GGG
52
H95094GGG
H95098GGG
H95563GGG
-
-
Drilling distances and cup fixing
B Ø 35
Wood screw fixing Knock-in dowels fixing Premounted " Speed " fast fixing " Digit " no tools fixing euroscrews fixing
A
10 10 10
A [ mm ]
45 48 52
B [ mm ]
9.5 6 5.5
V501 / G 4x16
Ø 8 / 10 Ø 5x10
Ø 10 Ø 10
Minimum reveal required
D
L F
Opening
95 °
Cup drilling distance P [ mm ]
3
4
5
6
7
8
9
Door thickness T [ mm ]
Minimum reveal L [ mm ]
16
-
0.5
0.5
0.5
0.5
0.5
-
17
-
0.7
0.7
0.7
0.7
0.6
-
18
-
0.9
0.8
0.9
0.9
0.8
-
19
-
1.2
1.1
1.1
1.1
1.0
-
20
-
1.4
1.4
1.4
1.3
1.3
-
21
-
1.7
1.7
1.6
1.6
1.5
-
22
-
2.1
2.0
1.9
1.9
1.9
-
23
-
2.5
2.4
2.3
2.2
2.2
-
24
-
2.9
2.8
2.7
2.6
2.5
-
25
-
3.4
3.3
3.1
3.0
2.9
-
26
-
4.2
3.8
3.6
3.5
3.4
-
F = Gap
Please note that the gap“ F” should always be at least equal to minimum reveal required“ L”
