Adjectivul asincron din denumirea bistabilului RS concretizeaza modul de influenta a semnalelor de comanda R si S aspupra starii bistabilului. Din analiza circuitului prezentat in figura precedenta rezulta ca semnalele de comanda, aplicate la intrarile R si S in momente arbitrare, pot schimba starea bistabilului.

Circuitele secventiale in care starea circuitului poate fi schimbata de semnalele de comanda in momente arbitrare de timp se numesc circuite asincrone.

Un calculator modern contine zeci de mii de bistabile. Schimbarea starii lor in momente arbitrare, greu de controlat, poate fi cauza unor erori de functionare. Pentru a evita o functionare gresita, s-a convenit ca aceasta comportare a circuitelor secventiale sa fie determinata in baza valorilor semnalelor de comanda aplicate la intrari in momente discrite, bine determinate in timp. Aceste momente sint indicate cu ajutorul unor impulsuri speciale, numite semnale de sincronizare.

Circuitele secventiale in care starea circuitului poate fi schimbata de semnalele de comanda numai in momentele indicate de semnalele de sincronizare se numesc circuite sincrone.

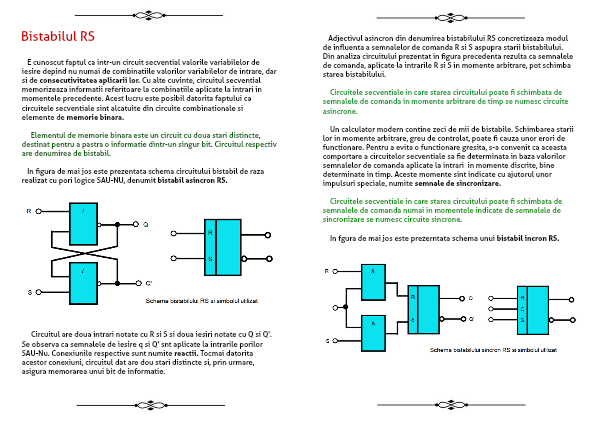

In fgura de mai jos este prezerntata schema unui bistabil incron RS.
