Bistabilul RS
E cunoscut faptul ca intr-un circuit secvential valorile variabilelor de iesire depind nu numai de combinatiile valorilor variabilelor de intrare, dar si de consecutivitatea aplicarii lor. Cu alte cuvinte, circuitul secvential memorizeaza informatii referitoare la combinatiile aplicate la intrari in momentele precedente. Acest lucru este posibil datorita faptului ca circuitele secventiale sint alcatuite din circuite combinationale si elemente de memorie binara.
Elementul de memorie binara este un circuit cu doua stari distincte, destinat pentru a pastra o informatie dintr-un singur bit. Circuitul respectiv are denumirea de bistabil.

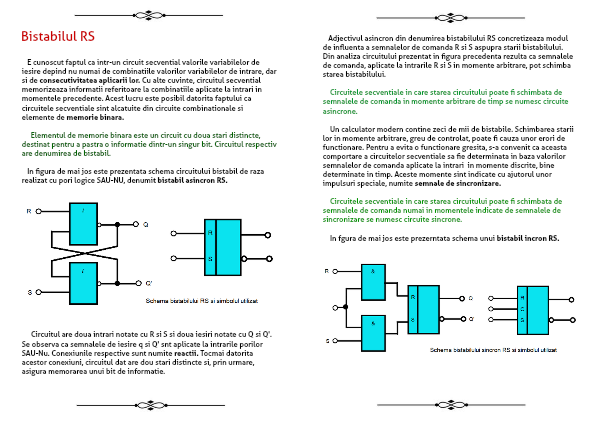

In figura de mai jos este prezentata schema circuitului bistabil de raza realizat cu pori logice SAU-NU, denumit bistabil asincron RS.
Circuitul are doua intrari notate cu R si S si doua iesiri notate cu Q si Q'. Se observa ca semnalele de iesire q si Q' snt aplicate la intrarile porilor SAU-Nu. Conexiunile respective sunt numite reactii. Tocmai datorita acestor conexiuni, circuitul dat are dou stari distincte si, prin urmare, asigura memorarea unui bit de informatie.
