Zertifikatsmappe Faltpavillons DE Zertifikate_Viereckkiosk_2016_facsimile | Page 7

09.03.06

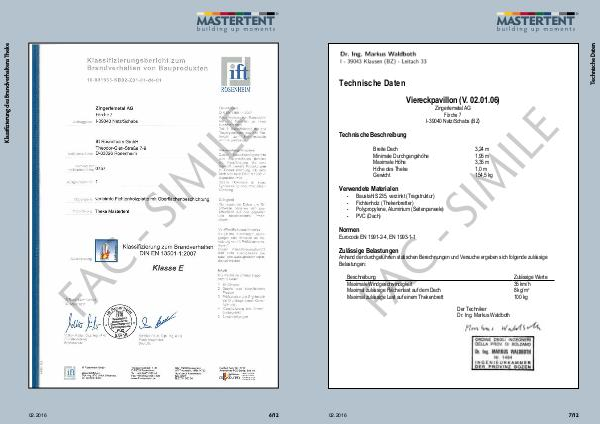

Technische Daten
Viereckpavillon (V. 02.01.06)
Zingerlemetal AG
Industriezone
Förche 7 174
I-39040 Natz/Schabs (BZ)
Technische Beschreibung
3,24 m
1,95 m
3,35 m
1,0 m
154,5 kg
IM
Breite Dach
Minimale Durchgangshöhe
Maximale Höhe
Höhe des Theke
Gewicht
Verwendete Materialen
•
•
•
•
Baustahl S235, verzinkt (Tragstruktur)
Fichtenholz (Thekenbretter)
Polypropylene, Aluminium (Seitenpaneele)
PVC (Dach)
Normen
Eurocode EN 1991-2-4, EN 1993-1-1
Zulässige Belastungen
Anhand der durchgeführten statischen Berechnungen und Versuche ergeben sich folgende zulässige
Belastungen:
Beschreibung
Maximale Windgeschwindigkeit
Maximal zulässige Flächenlast auf dem Dach
Maximal zulässige Last auf einem Thekenbrett
www.masterstand.com
02.2016
Zulässige Werte
35 km/h
8 kg/m 2
100 kg
Der Techniker
Dr. Ing. Markus Waldboth
V. 02.01.2006
3/7
7/12
