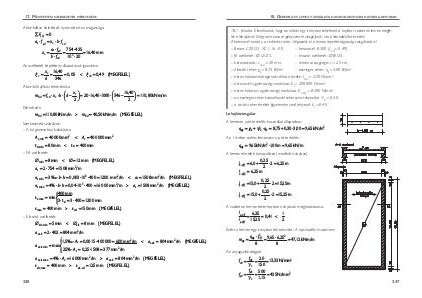

17. Mélyépítési szerkezetek méretezése
A támfalban keletkező nyomott zóna magassága:
∑ F( x ) = 0
as ⋅ f yd = x c ⋅ b ⋅ f cd
xc =

as ⋅ f yd
b ⋅ f cd

=

754 ⋅ 435
= 16,40 mm
103 ⋅ 20

Az acélbetét képlékeny állapotának igazolása:
x 16,40
ξc = c =
= 0, 05 < ξc0 = 0,49 (MEGFELEL)
d
346
A támfal hajlítási teherbírása:
x
16,40 

mRd = f cd ⋅ x c ⋅ b ⋅  d − c  = 20 ⋅16,40 ⋅1000 ⋅  346 −
 = 110,80 kNm/m
2
2 


Ellenőrzés:
mRd = 110,80 kNm/m > mEd = 40,50 kNm/m (MEGFELEL)
Szerkesztési szabályok:
‒‒ A fal geometriai kialakítása:
Ac,min = 40 000 mm2

<

Ac = 400 000 mm2

tw ,min = 80 mm < tw = 400 mm

‒‒ Fő acélbetét:
∅min = 8 mm < ∅ =12 mm (MEGFELEL)
as = 2 ⋅ 754 = 1508 mm2 /m
as,min = 3‰ ⋅ b ⋅ h = 0,003 ⋅103 ⋅ 400 = 1200 mm2 /m < as = 1508 mm2 /m (MEGFELEL)
as,max = 4% ⋅ b ⋅ h = 0,04 ⋅103 ⋅ 400 = 16 000 mm2 /m > as = 1508 mm2 /m (MEGFELEL)
400 mm
s s,max = min 
3 ⋅ tw = 3 ⋅ 400 = 1200 mm
smax = 400 mm > s cal = 150 mm (MEGFELEL)

‒‒ Elosztó acélbetét:
∅ elo,min = 5 mm < ∅ elo = 8 mm (MEGFELEL)
a s,elo = 2 ⋅ 402 = 804 mm2 /m
1,5‰ ⋅ Ac = 0,0015 ⋅ 400 000 = 600 mm2 /m < a s,elo = 804 mm2 /m (MEGFELEL)

a s,elo,min = max 
2
25% ⋅ As = 0,25 ⋅1508 = 377 mm /m
a s,elo,max = 4% ⋅ Ac =16 000 mm2 /m > a s,elo = 804 mm2 /m (MEGFELEL)
selo,max = 400 mm > selo,cal =125 mm (MEGFELEL)
