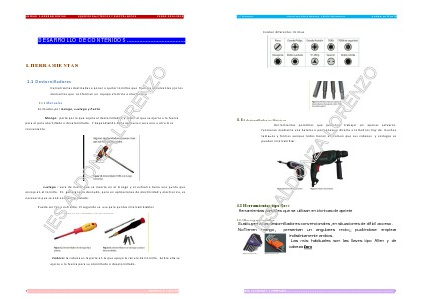

unidad_1_herramientas_del_taller CON MARCA.pdf Oct. 2014 | Page 4

UNIDAD 1:HERRAM IENTAS

EQUIPOS ELÉCTRICOS Y ELECTRÓNICOS

CURSO 2014-2015

DESARROLLO DE CONTENIDOS .....................................

1. HERRAMIENTAS
1.1 Destornilladores
Herramientas destinadas a poner o quitar tornillos que fijan las envolventes y/o los
elementos que conforman un equipo eléctrico o electrónico
1.1.1 Manuales

Formados por mango, vástago y Punta
Mango: parte por la que sujeta el destornillador, y sobre el que se ejerce e la fuerza
para el para atornillado o desatornillado. Y dependiendo de la aplicación será uno u otro más
conveniente

vástago : vara de metal que se inserta en el mango y el extremo tiene una punta que
encaja en el tornillo. En general esta desnudo, pero en aplicaciones de electricidad y electrónica, es
necesario que se end encuentre aislado.
Puede ser fijo o extraible. El segundo se usa para puntas intercambiables

Cabeza: la cabeza es la parte en la que apoya la ranura del tornillo. Sobre ella se
ejerce e la fuerza para su atornillado o desatornillado.

4 ««««««««««««««««««««««««««««««««««««««««««««««««««««««««««««««««««««Sebastián Latorre
