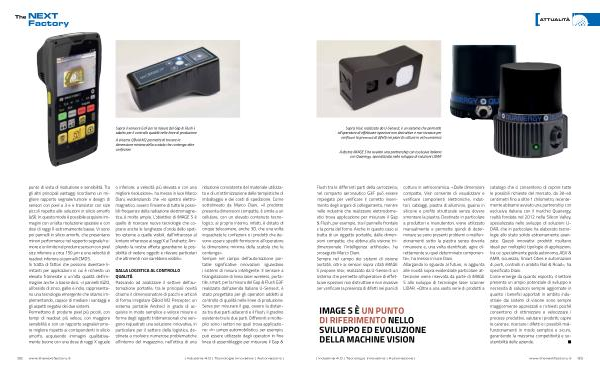

Sopra : il sensore G3F per la misura del Gap & Flush è adatto per il controllo qualità nelle linee di produzione
A sinistra : QBoid M2 permette di trovare la dimensione minima della scatola che contenga altre confezioni punto di vista di risoluzione e sensibilità . Tra gli altri principali vantaggi ricordiamo un migliore rapporto segnale / rumore e design di sensori con pixel a 3 e 4 transistor con size piccoli rispetto alle soluzioni in silicio amorfo ( aSI ). In questo modo è possibile acquisire immagini con un ’ alta risoluzione spaziale e con dosi di raggi X estremamente basse . Vi sono poi pannelli in silicio amorfo , che presentano minori performance nel rapporto segnale / rumore e un limite nel produrre sensori con pixel size inferiore a circa 150 μm e una velocità di readout inferiore ai pannelli CMOS . Si tratta di fattori che possono diventare limitanti per applicazioni in cui è richiesto un elevato framerate o un ’ alta qualità dell ’ immagine anche a basse dosi . « I pannelli IGZO , all ’ ossido di zinco , gallio e indio , rappresentano una tecnologia emergente che stiamo implementando , capace di mediare i vantaggi e gli aspetti negativi dei due sistemi . Permettono di produrre pixel più piccoli , con tempi di readout più veloce , con maggiore sensibilità e con un rapporto segnale / rumore migliore rispetto ai corrispondenti in silicio amorfo , acquisendo immagini qualitativamente buone con una dose di raggi X uguale
o inferiore , a velocità più elevata e con una migliore risoluzione », ha messo in luce Marco Diani , evidenziando che « lo spettro elettromagnetico , ovvero l ’ insieme di tutte le possibili frequenze della radiazione elettromagnetica , è molto ampio . L ’ obiettivo di iMAGE S è quello di ricercare nuove tecnologie che coprano anche le lunghezze d ’ onda dello spettro esterne a quelle visibili , dall ’ infrarosso al lontano infrarosso ai raggi X ai Terahertz . Ampliando la nostra offerta garantiamo la possibilità di vedere oggetti e rilevare particolari che altrimenti non sarebbero visibili ».
DALLA LOGISTICA AL CONTROLLO QUALITÀ Passando ad analizzare il settore dell ’ automazione portatile , tra le principali novità citiamo il dimensionatore di pacchi e articoli di forma irregolare QBoid M2 Perceptor , un sistema portatile Android in grado di acquisire in modo semplice e veloce misure e forme degli oggetti tridimensionali che vengono inquadrati : una soluzione innovativa , in particolare per il settore della logistica , destinata a risolvere numerose problematiche all ’ interno del magazzino , nell ’ ottica di una riduzione consistente del materiale utilizzato e di un ’ ottimizzazione delle tempistiche di imballaggio e dei costi di spedizione . Come sottolineato da Marco Diani , « il prodotto presenta dimensioni compatte , è simile a un cellulare , con un elevato contenuto tecnologico ; al proprio interno , infatti , è dotato di cinque telecamere , anche 3D , che una volta inquadrate le confezioni o i prodotti che devono essere spediti forniscono all ’ operatore la dimensione minima della scatola che le contenga ». Sempre nel campo dell ’ automazione portatile significative innovazioni riguardano i sistemi di misura intelligente . Il sensore a triangolazione di linea laser wireless , portatile , smart , per la misura del Gap & Flush G3F realizzato dall ’ azienda italiana U-Sense . it , è stato progettato per gli operatori addetti al controllo di qualità nelle linee di produzione . Serve per misurare il gap , ovvero la distanza tra due parti adiacenti e il flush , il gradino esistente tra le due parti . Differenti e molteplici sono i settori nei quali trova applicazione : « In campo automobilistico , per esempio , può essere utilizzato dagli operatori in fine linea di assemblaggio per misurare il Gap &
