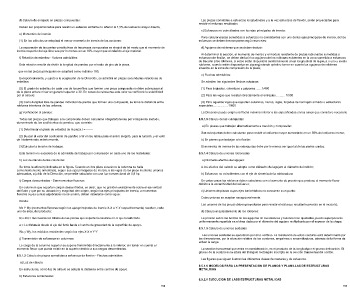

d) Calculo de enrejado en piezas compuestas: Deben ser proporcionados para resistir un esfuerzo cortante no inferior al 1,5% del esfuerzo mayor directo; e) Momentos de inercia: (1) En los cálculos se adoptará el menor momento de inercia de las acciones: La separación de las partes constitutivas de las piezas compuestas se elegirá de tal modo que el momento de inercia respecto del eje libre sea por lo menos en un 10% mayor que el referido al eje material. f) Relación de esbeltez - Valores admisibles: Esta relación resulta de dividir la longitud de pandeo por el radio de giro de la pieza. que en las piezas principales se adoptará como máximo 150. Excepcionalmente, y sujeto a la aceptación de la Dirección, se admitirá en piezas secundarias relaciones de esbeltez: (2) El grado de esbeltez de cada una de los perfiles que formen una pieza compuesta no debe sobrepasar al de la pieza entera ni ser en general superior a 30. En casos de rebasarse este valor se verificará Ia estabilidad por el cálculo: (3) Como longitud libre de pandeo individual de piezas que formen una compuesta, se toma la distancia entre roblones interiores de las uniones; g) Verificación al pandeo: Todas las piezas que trabajen a la compresión deben calcularse obligatoriamente por el siguiente método, denominado de los coeficientes de pandeo, que consiste: (1) Determinar el grado de esbeltez de la pieza l = ------(2) Buscar el valor del coeficiente de pandeo o W en las tablas para el acero elegido, para la función, y el valor de l determinado anteriormente, (3)Calcular la tensión de trabajos. Esta tensión no excederá de la admisible de trabajo por compresión en cada uno de los materiales: h) Luz de cálculo de las columnas: Se toma la altura hp indicada en la figura. Cuando en dos pisos sucesivos la columna se halla convenientemente arriostrada, según sus ejes principales de inercia, a las vigas de los pisos mediante uniones adecuadas, a juicio de la Dirección, se permite calcularla con una luz convencional de 0,8 hp. i) Cargas descentradas - Sus momentos flexores: En columnas que soporten cargas descentradas, es decir, que no graviten exactamente sobre el eje vertical del fuste y que por su ubicación y magnitud den origen, según los ejes principales de inercia, a momentos flexores cuyas sumas algebraicas no se anulen, deben calcularse como sigue: Donde: Mx Y My (momentos flexores según los ejes principales de inercia X-X e Y-Y respectivamente) resultan, cada uno de ellos, del producto: Q x aQ = las reacciones totales de las piezas que soporta la columna en el eje considerado. a = La distancia desde el eje del fuste hasta el centro de gravedad de la superficie de apoyo. Wx y Wy, los módulos resistentes según los ejes X-X e Y-Y j) Transmisión de esfuerzos en columnas: La carga de la columna superior se supone transmitida directamente a la inferior, sin tomar en cuenta el momento flexor que pueda existir en la superior debido a sus cargas descentradas. 8.5.1.2 Cálculo de piezas sometidas a esfuerzos de flexión - Flechas admisibles a) Luz de cálculo: En estructuras, como luz de cálculo se adopta la distancia entre centros de apoyo. b) Esfuerzos combinados: 188
