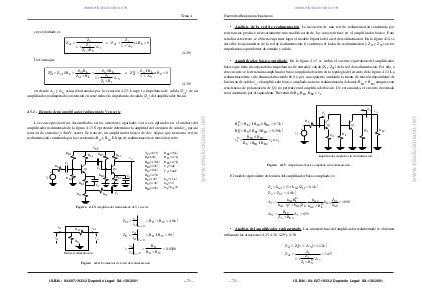

www.elsolucionario.net Electronica Básica para Ingenieros • Análisis de la red de realimentación. La inserción de una red de realimentación constituida por resistencias produce necesariamente una modificación de las características en el amplificador básico. Para estudiar este efecto, se obtiene en primer lugar el modelo bipuerta de la red de realimentación. En la figura 4.14 se describe los parámetros de la red de realimentación: ß constituye el factor de realimentación y Z1f y Z2f son las impedancias equivalentes de entrada y salida. • Amplificador básico ampliado. En la figura 4.15 se indica el circuito equivalente del amplificador básico que tiene incorporado las impedancias de entrada y salida (Z1f, Z2f) de la red de realimentación. Por ello, a este circuito se le denomina amplificador básico ampliado descrito en la topología del circuito de la figura 4.12. La realimentación ha sido eliminada haciendo ß=0 y, por consiguiente, anulando la fuente de tensión dependiente de la tensión de salida vo; el amplificador básico ampliado no tiene realimentación. Además, RB1 y RB2 aunque sean resistencias de polarización de Q1 no pertenecen al amplificador básico. De esta manera, el circuito de entrada está constituido por el equivalente Thevenin de RS , RB1, RB2 y vs. R'S R© L = R L1 || R B3 || R B4 = 6.7 kΩ Q2 Q1 + R© S = R S || R B1 || R B2 = 0.59 kΩ v© s= vo Z2f v's Z1f R B1 || R B2 vs ≅ vs R S + R B1 || R B2 R L2 R'L Amplificador ampliado sin realimentación Figura 4.15. Amplificador básico ampliado sin realimentación. El modelo equivalente en tensión del amplificador básico ampliado es: Z i = h ie1 + (1 + h fe1 )Z1f = 6.1kΩ Z o = Z 2 f = 4.8kΩ Av = h fe1R© h ie 2 Z L h fe 2 2 f = 1690 © h ie1 + (1 + h fe1 )Z1f h ie 2 + R L h ie 2 AV = R L2 A v = 835 Zo + R L2 • Análisis del amplificador realimentado. Las características del amplificador realimentado se obtienen utilizando las ecuaciones 4.23, 4.26, 4.29 y 4.30: Z if = Z i (1 + ˚A V ) = 112 kΩ Z of = – 72 – Zo = 145Ω Zi 1+ ˚A v Z i + R© S I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001 www.elsolucionario.net Zo Zi
