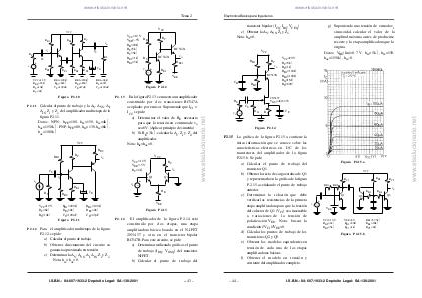

Electronica Básica para Ingenieros
g) Suponiendo una tensión de entrada vs
sinusoidal, calcular el valor de la
amplitud máxima antes de producirse
recorte y la etapa amplificadora que lo
origina.
Datos: VBE(lin)=0.7 V, hie=5kΩ, hfe=150,
hoe=1/50kΩ, hre~0.
transistor bipolar (ICQ, IBQ, VCEQ)
c) Obtener la AV, AVS, Zi y Zo
Nota: hre=0.
VCC
RC
R B1
vo
BC547B
CB
R B2
2N5457
VGS (off)≈-3.5V
RS
CS
~
RG
RS
CF
Figura P2.14
P2.15 La gráfica de la figura P2.15.a contiene la
única información que se conoce sobre las
características eléctricas en DC de los
transistores del amplificador de la figura
P2.15.b. Se pide:
a) Calcular el punto de trabajo del
transistor Q1.
b) Obtener la recta de carga estática de Q1
y representarla en la gráfica de lafigura
P.2.15.a señalando el punto de trabajo
anterior.
c) Determinar la relación que debe
verificar las resistencias de la primera
etapa amplificadora para que la tensión
del colector de Q1 (VC1) sea insensible
a variaciones de la tensión de
polarización VEE. Nota: buscar la
condición ∂VC1/∂VEE=0.
d) Calcular los puntos de trabajo de los
transistores Q2 y Q3.
e) Obtener los modelos equivalentes en
tensión de cada una de las etapas
amplificadoras básicas.
f) Obtener el modelo en tensión y
corriente del amplificador completo.
– 44 –
Figura P2.15.a
VCC
RB5
RC1
RB1
RB2
RB3
Q1
Q3
Q2
~
V EE
VCC=10 V
RB2 =1kΩ
RB5 =5kΩ
VEE=3 V
RB3 =20kΩ
RC1 =1kΩ
vo
RB4
+
vs
RC2
RB1=57.5kΩ
RB4 =20kΩ
RC2 =3kΩ
Figura P2.15.b
I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001
www.elsolucionario.net
+
vs
VCC=20 V
R C=3kΩ
R S=1kΩ
R B1 =120kΩ
R
