Electronica Básica para Ingenieros
12.8.5.- Control de calor con sensor de temperatura
20kΩ/1W
R T=2kΩ
@25ºC
10kΩ
1kΩ
FUENTE
DE
CALOR
MOTOR
MAC218A
MR1121
2N4870
2N3905
220V
1N5250A
(20V)
R2 50kΩ
C
0.1µF

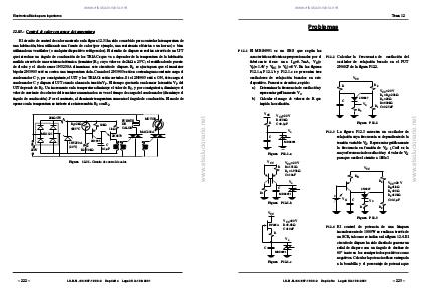

Figura 12.31. Circuito de control de calor.
– 222 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
El circuito de control de calor mostrado en la figura 12.31 ha sido concebido para controlar la temperatura de
una habitación, bien utilizando una fuente de calor (por ejemplo, una resistencia eléctrica o un horno) o bien
utilizando un ventilador (o cualquier dispositivo refrigerador). El circuito de disparo se realiza a través de un UJT
que introduce un ángulo de conducción de los TRIACs que va a depender de la temperatura de la habitación
medida a través de una resistencia térmica (termistor) RT cuyo valor es de 2kΩ a 25ºC; el rectificador de puente
de diodos y el diodo zener 1N5250A alimentan a este circuito de disparo. R2 se ajusta para que el transistor
bipolar 2N3905 esté en corte a una temperatura dada. Cuando el 2N3905 está en corte ninguna corriente carga el
condensador C y, por consiguiente, el UJT y los TRIACs están cortados. Si el 2N3905 está a ON, éste carga el
condensador C y dispara el UJT cuando alcanza la tensión VP . El tiempo que tarda en alcanzar la tensión VP del
UJT depende de RT. Un incremento en la temperatura diminuye el valor de RT, y por
