Tema 12

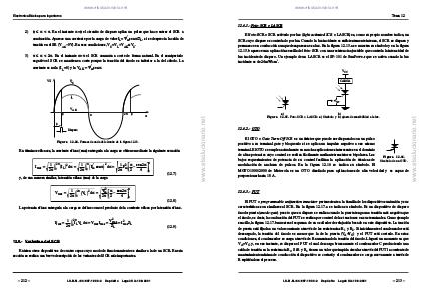

12.6.1.- Foto-SCR o LASCR
El foto-SCR o SCR activado por luz (light activated SCR o LASCR) es, como su propio nombre indica, un
SCR cuyo disparo es controlado por luz. Cuando la luz incidente es suficientemente intensa, el SCR se dispara y
permanece en conducción aunque desaparezca esa luz. En la figura 12.15.a se muestra su símbolo y en la figura
12.15.b aparece una aplicación sencilla del foto-SCR con una resistencia ajustable que controla la intensidad de
luz incidente de disparo. Un ejemplo de un LASCR es el SP-101 de SunPowe.r que se activa cuando la luz
incidente es de 24mW/cm2.
VCC
a)
b)
Figura 12.15. Foto-SCR o LASCR: a) Símbolo y b ) ajuste de sensibilidad a la luz.
12.6.2.- GTO
El GTO o Gate Turn-Off SCR es un tiristor que puede ser disparado con un pulso
positivo a su terminal gate y bloqueado si se aplica un impulso negativo a ese mismo
terminal. El GTO se emplea actualmente en muchas aplicaciones interesantes en el dominio
de altas potencias cuyo control se realiza fácilmente mediante transistores bipolares. Los
Figura 12.16.
bajos requerimientos de potencia de su control facilitan la aplicación de técnicas de Símbolo de un GTO.
modulación de anchura de pulsos. En la figura 12.16 se indica su símbolo. El
MGTO1000/2000 de Motorola es un GTO diseñado para aplicaciones de alta velocidad y es capaz de
porporcionar hasta 18 A.
12.6.3.- PUT
El PUT o programmable unijunction transistor perteneciente a la familia de los dispositivos uniunión y sus
características son similares al SCR. En la figura 12.17.a se indica su símbolo. Es un dispositivo de disparo
ánodo-puerta (anode-gate) puesto que su disparo se realiza cuando la puerta tenga una tensión más negativa que
el ánodo, es decir, la conducción del PUT se realiza por control de las tensiones en sus terminales. Como ejemplo
sencillo, la figura 12.17.b muestra el esquema de un oscilador de relajación basado en este dispositivo. La tensión
de puerta está fijada a un valor constante a través de las resistencias R1 y R2. Si inicialmente el condensador está
descargado, la tensión del ánodo es menor que la de la puerta (VA
