Electronica Básica para Ingenieros

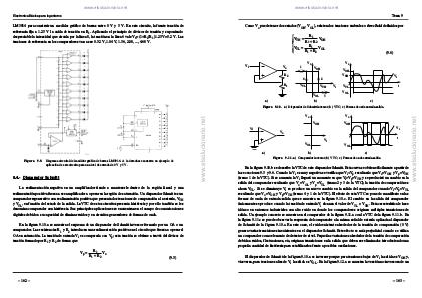

Figura 9.9.
Diagrama circuital del medidor gráfico de barras LM3914. A la derecha se muestra un ejemplo de
aplicación de este circuito para un nivel de entrada de 0 V y 5 V.
9.4.- Disparador Schmitt
La realimentación negativa en un amplificador tiende a mantenerle dentro de la región lineal y una
realimentación positiva fuerza a ese amplificador a operar en la región de saturación. Un disparador Schmitt es un
comparador regenerativo con realimentación positiva que presenta dos tensiones de comparación a la entrada, VTH
y VTL, en función del estado de la salida. La VTC de estos circuitos presenta histéresis y por ello también se les
denomina comparador con histéresis. Sus principales aplicaciones se encuentran en el campo de comunicaciones
digitales debido a su capacidad de eliminar ruidos y en circuitos generadores de formas de onda.
En la figura 9.10.a se muestra el esquema de un disparador de Schmitt inversor formado por un OA o un
comparador. Las resistencias R1 y R2 introducen una realimentación positiva en el circuito que fuerza a operar al
OA en saturación. La tensión de entrada Vi es comparada con Vp; esta tensión se obtiene a través del divisor de
tensión formado por R1 y R2 de forma que
Vp =
– 162 –
R1
Vo
R1 + R 2
(9.5)
www.elsolucionario.net
LM3914 para construir un medidor gráfico de barras entre 0 V y 5 V. En este circuito, la fuente tensión de
referencia fija a 1.25 V la caída de tensión en R1. Aplicando el principio de divisor de tensión y suponiendo
despreciable la intensidad que circula por la línea 8, la tensión en la línea 6 vale V6=(1+R2/R1)1.25 V=5.2 V. Las
tensiones de referencia en los comparadores van a ser: 0.52 V, 1.04 V, 1.56, 2.08, ..., 4.68 V.
