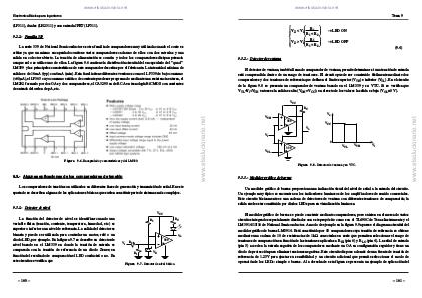

9.2.2.- Familia 339
www.elsolucionario.net
La serie 339 de National Semiconductor es otra familia de comparadores muy utilizada cuando el coste es
crítico ya que un mismo encapsulado contiene varios comparadores cada uno de ellos con dos entradas y una
salida en colector abierto. La tensión de alimentación es común y todos los comparadores disipan potencia
aunque solo se utilice uno de ellos. La figura 9.6 contiene la distribución circuital del encapsulado del “quad”
LM339 y las principales características de este comparador descritas por el fabricante. La intensidad máxima de
salida es de 16mA (typ) con 6mA (min). Esta familia tiene diferentes versiones como el LP339 de bajo consumo
(<60µA), el LP365 cuyo consumo estático de corriente puede ser programado mediante una resistencia externa, el
LM292 formado por dos OAs y dos comparadores, el CA3290 en de RCA en tecnología BiCMOS con corrientes
de entrada del orden de pA, etc.
Figura 9.6. Encapsulado y características y del LM339.
9.3.- Algunas aplicaciones de los comparadores de tensión
Los comparadores de tensión son utilizados en diferentes fases de generación y transmisión de señal. En este
apartado se describen algunas de las aplicaciones básicas que suelen constituir parte de sistemas más complejos.
9.3.1.- Detector de nivel
VCC
La función del detector de nivel es identificar cuando una
variable física (tensión, corriente, temperatura, humedad, etc) es
superior o inferior a un nivel de referencia. La salida del detector es
binaria y puede ser utilizada para controlar un motor, relé o un
diodo LED, por ejemplo. En la figura 9.7 se describe un detector de
nivel basado en el LM339 en donde la tensión de entrada es
comparada con la tensión de referencia de un diodo Zener; en
función del resultado de comparación el LED conducirá o no. En
este circuito se verifica que
– 160 –
RC
R3
Vo
Vi
339
R2
R1
VZ
Figura 9.7. Detector de nivel básico.
