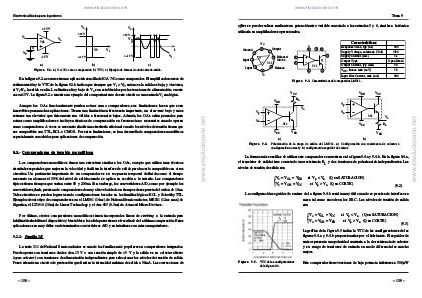

Figura 9.2. a) OA 741 como comparador; b ) VTC; c) Ejemplo de formas de onda entrada-salida.
Aunque los OAs funcionalmente pueden actuar como comparadores, sus limitaciones hacen que sean
inservibles para muchas aplicaciones. Tienen una limitación en frecuencia importante, un slew-rate bajo y unos
retrasos tan elevados que únicamente son válidos a frecuencias bajas. Además, los OAs están pensados para
actuar como amplificadores e incluyen técnicas de compensación en frecuencia no necesarias cuando operan
como comparadores. A veces es necesario añadir una circuitería adicional cuando los niveles de tensión tienen que
ser compatibles con TTL, ECL o CMOS. Por estas limitaciones, se han desarrollado comparadores monolíticos
especialmente concebidos para aplicaciones de comparación.
9.2.- Comparadores de tensión monolíticos
Los comparadores monolíticos tienen una estructura similar a los OAs, excepto que utiliza unas técnicas
circuitales especiales que mejoran la velocidad y facilitan la interfase de salida para hacerlo compatible con otros
circuitos. Un parámetro importante de un comparador es su respuesta temporal definida como el tiempo
necesario en alcanzar el 50% del nivel de salida cuando se aplica un escalón a la entrada. Los comparadores
típicos tienen tiempos que varían entre 50 y 200ns. Sin embargo, los convertidores A/D, como por ejemplo los
convertidores flash, precisan de comparadores de muy alta velocidad con tiempos de respuesta del orden de 10ns.
Tales circuitos se pueden lograr usando configuraciones basadas en las familias lógicas ECL y Schottky TTL.
Ejemplos de este tipo de comparadores son el LM361 (14ns) de National Semiconductor, ME521 (12ns max) de
Signetics, el LT1016 (10ns) de Linear Technology y el Am-685 (6.5ns) de Avanced Micro-Devices.
Por último, ciertos comparadores monolíticos tienen incorporados líneas de strobing a la entrada para
habilitar/deshabilitar el dispositivo y biestables a la salida para retener el resultado de la última comparación. Estas
aplicaciones son muy útiles en determinados convertidores A/D y en interfases con microcomputadores.
9.2.1.- Familia 311
La serie 311 de National Semiconductor es una de las familias más populares en comparadores integrados.
Puede operar con tensiones duales de ±15 V o con tensión simple de +5 V y la salida e ́
