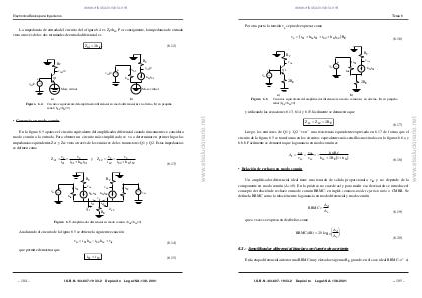

Por otra parte, la tensión ve se puede expresar como
v e = (i b1 + h fe i b1 + i b 2 + h fe i b 2 )R E
(6.16)
RC
RC
voc
vic
+
vic
ib1
+
~
Q1
hie
voc
hfeib1
~
2RE
Figura 6.6.
2RE
a)
b)
Circuitos equivalente del amplificador diferencial en modo común a) en alterna, b ) en pequeña
señal (hoe=hre=0).
Z e1 = Z e 2 = 2 R E
(6.17)
Luego, los emisores de Q1 y Q2 “ven” una resistencia equivalente expresada en 6.17 de forma que el
circuito de la figura 6.5 se transforma en los circuitos equivalentes más sencillos mostrados en la figuras 6.6.a y
6.6.b. Fácilmente se demuestra que la ganancia en modo común es
v
v
h fe R C
A c = o1 = oc = −
v ic v ic
h ie + 2 R E (1 + h fe )
(6.18)
• Relación de rechazo en modo común
Un amplificador diferencial ideal tiene una tensión de salida proporcional a vid y no depende de la
componente en modo común (Ac=0). En la práctica no sucede así y para medir esa desviación se introduce el
concepto de relación de rechazo en modo común RRMC; en inglés common-mode rejection ratio o CMRR. Se
define la RRMC como la relación entre la ganancia en modo diferencial y modo común
RRMC =
Ad
Ac
(6.19)
que a veces se expresa en decibelios como
A
RRMC (dB) = 20 log10 d
Ac
(6.20)
6.3.- Amplificador diferencial bipolar con fuente de corriente
En la etapa diferencial anterior una RRMC muy elevada exige una RE grande; en el caso ideal RRMC→∞ si
