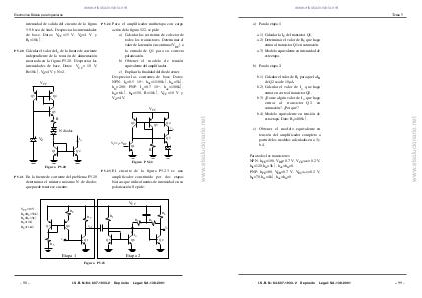

Tema 5
a) Para la etapa 1:
a.1) Calcular la IC del transistor Q1.
a.2) Determinar el valor de R5 que haga
entrar al transistor Q1 en saturación.
a.3) Modelo equivalente en intensidad de
este etapa.
b) Para la etapa 2:
www.elsolucionario.net
b.1) Calcular el valor de R1 para que la IB
de Q2 sea de 10µA.
b.2) Calcular el valor de Io que haga
entrar en corte al transistor Q2 .
b.3) ¿Existe algún valor de Io que haga
entrar al transistor Q 2 en
saturación?. ¿Por qué?
b.4) Modelo equivalente en tensión de
esta etapa. Dato: R1=400kΩ.
c) Obtener el modelo equivalente en
tensión del amplificador completo a
partir de los modelos calculados en a.3 y
b.4.
Para todos los transistores:
NPN: hFE=100, VBE=0.7 V, VCE(sat)=0.2 V,
hfe=120, hie=5kΩ, hoe=hre=0.
PNP: hFE=80, VEB=0.7 V, VEC(sat)=0.2 V,
hfe=70, hie=4kΩ, hoe=hre=0.
