Tema 4

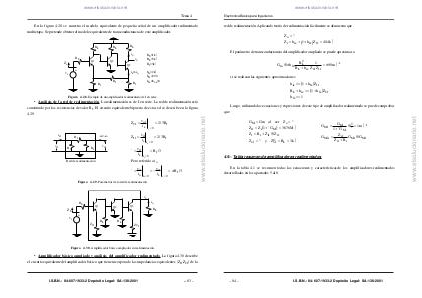

En la figura 4.28 se muestra el modelo equivalente de pequeña señal de un amplificador realimentado
multietapa. Se pretende obtener el modelo equivalente de transconductancia de este amplificador.
RL
RL
RL
io
RS
Zs
Q1
vo
Q2
Q3
+
ie≈-i o
vs
Rf
Rf
Rf
R S=1kΩ
R L=3kΩ
R f=3kΩ
hie=2kΩ
hfe=200
hre=h oe=0
Figura 4.28. Ejemplo de un amplificador realimentado de I en serie.
• Análisis de la red de realimentación. La realimentación es de I en serie. La red de realimentación está
www.elsolucionario.net
constituido por las resistencias de valor Rf. El circuito equivalente bipuerta de esta red se describe en la figura
4.29.
v
= 2 / 3R f
Z 2 f = of
ie i =0
i
iif
vif
v
= 2 / 3R f
Z1f = if
ii i =0
e
ie=–io
Rf
Rf
vof
Rf
v
= Rf / 3
˚ = if
ie i =0
i
Pero referido a i o
Red de realimentación
v
v
= − if
= ±R f / 3
˚ = if
io i = 0
ie i =0
i
i
Figura 4.29. Parámetros de la red de realimentación.
vo
RS
io
Q1
Q3
Q2
RL
ZS
+
vs
Z1f
RL
RL
Z2f
Figura 4.30. Amplificador básico ampliado sin realimentación.
• Amplificador básico ampliado y análisis del amplificador realimentado. La figura 4.30 describe
el circuito equivalente del amplificador básico que tiene incorporado las impedancias equivalentes (Z1f,Z2f) de la
