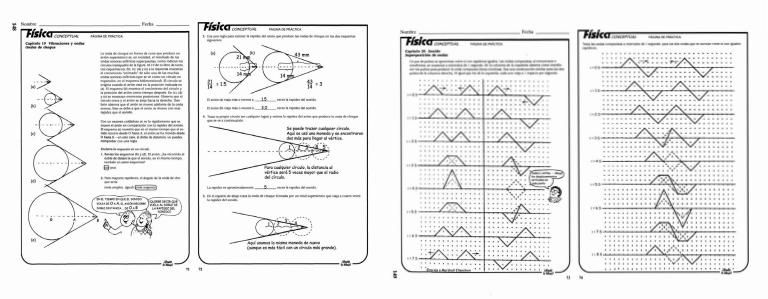

Nombre ~ Fecha CI CONCEPTUAL C I PÁGINA DE PRÁCTICA Capítulo 19 Vibraciones y ondas Ondas de chogue La onda de choque en forma de cono que produce un avión supersónico es. en realidad, el resultado de las ondas sonoras esféricas superpuestas, como indican los círculos traslapados de la figura 18.19 de tu libro de texto. Los esquemas (a), (b), (c). (d) y (e) a la izquierda muestran el crecimiento "animado" de sólo una de las muchas ondas sonoras esféricas (que se ve como un círculo en expansión, en el esquema bidimensional). El círculo se origina cuando el avión está en la posición indicada en (a). El esquema (b) muestra el crecimiento del círculo y la posición del avión cierto tiempo después. En (c), (d) y (e) se muestran momentos posteriores. Observa que el círculo crece y el avión se aleja hacia la derecha. 'hmbién observa que el avión se mueve adelante de la onda sonora. Esto se debe a que el avión se mueve con más rapidez que el sonido. Con un examen cuidadoso se ve lo rápidamente que se mueve el avión en comparación con la rapidez del sonido. El esquema (e) muestra que en el mismo tiempo que el sonido recorre desde O hasta A, el avión se ha movido desde O hasta B -en este caso, al doble de distancia. Lo puedes comprobar con una regla. / k ' ~ & ; C C I 4
