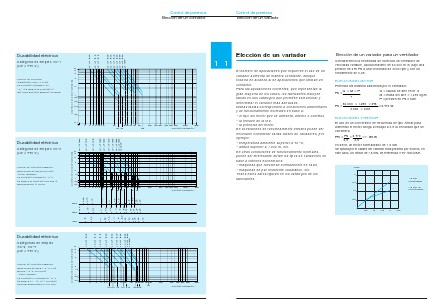

Control de potencia
Elección de un variador
Elección de un variador
Elección de un variador para un ventilador
1
Consideremos la necesidad de controlar un ventilador de
velocidad variable, caudal máximo de 50.000 m3/h, bajo una
presión de 245 Pa a una velocidad de 3000 rpm y con un
rendimiento de 0,68.
El número de aplicaciones que requieren el uso de un
variador aumenta de manera constante, aunque
todavía no alcanza al de aplicaciones que utilizan un
contactor.
Para las aplicaciones corrientes, que representan la
gran mayoría de los casos, los fabricantes incluyen
tablas en sus catálogos que permiten seleccionar y
determinar el variador más adecuado.
Dichas tablas corresponden a condiciones ambientales
y de funcionamiento normales en base a:
– el tipo del motor que se alimenta, alterno o continuo,
– la tensión de la red,
– la potencia del motor.
En condiciones de funcionamiento difíciles puede ser
necesario considerar varias clases de variadores, por
ejemplo:
– temperatura ambiente superior a 40 °C,
– altitud superior a 1.000 m, etc.
En otras condiciones de funcionamiento normales,
puede ser interesante dividir los tipos de variadores en
base a criterios económicos:
– máquinas que funcionan normalmente en vacío,
– máquinas de par resistente cuadrático, etc.
Todos estos datos figuran en los catálogos de los
fabricantes.
ELECCION DEL MOTOR
Potencia útil máxima absorbida por el ventilador:
Q = caudal de aire en m3/s
3
M = masa del aire = 1,293 kg/m
P = presión en Pa o N/m2
Pu =
Q ןM ןP
Pu =
50.000 542 ן 392,1 ן
= 6.470 W
3.600 86,0 ן
ELECCION DEL VARIADOR
El uso de un convertidor de frecuencia de tipo Altivar para
alimentar el motor obliga a rebajar a 0,9 la velocidad que se
considera.
Pm = Pu = 6.470 = 7.188 W
0,9
0,9
es decir, un motor normalizado de 7,5 kW.
Se optará por el calibre del variador más próximo por exceso, en
este caso, un Altivar de 7,5 kW, de referencia ATV-18D12N4.
Cd/Cn
2
1
1 Motor
compensado
2
2 Motor no
compensado
1,75
1,5
1,25
1,25
†
62
1,5
1,75
2
ld/n
