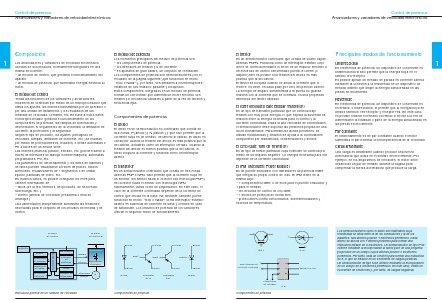

Control de potencia Arrancadores y variadores de velocidad electrónicos Composición Los elementos principales del módulo de potencia son: – los componentes de potencia, – los interfaces de tensión y/o de corriente, – en aparatos de gran calibre, un conjunto de ventilación. Los componentes de potencia son semiconductores (ver el recuadro de la página siguiente) que funcionan en modo “Todo o Nada” y, por tanto, son similares a los interruptores estáticos de dos estados: pasante y bloqueado. Estos componentes, integrados en un módulo de potencia, forman un convertidor que alimenta un motor eléctrico con tensión y/o frecuencia variables a partir de la red de tensión y frecuencia fijas. Los arrancadores y variadores de velocidad electrónicos constan de dos módulos, normalmente integrados en una misma envolvente: – un módulo de control, que gestiona el funcionamiento del aparato, – un módulo de potencia, que suministra energía eléctrica al motor. El módulo de control Todas las funciones de los variadores y arrancadores modernos se controlan por medio de un microprocesador que utiliza los ajustes, las órdenes transmitidas por un operador o por una unidad de tratamiento y los resultados de las medidas de velocidad, corriente, etc. En base a estos datos, el microprocesador gestiona el funcionamiento de los componentes de potencia, las rampas de aceleración y deceleración, el seguimiento de la velocidad, la limitación de corriente, la protección y la seguridad. Según el tipo de producto, los ajustes (consignas de velocidad, rampas, limitación de corriente, etc.) se realizan por medio de potenciómetros, teclados, o desde autómatas o PC a través de un enlace serie. Las órdenes (marcha, parado, frenado, etc.) pueden darse a través de interfaces de diálogo hombre/máquina, autómatas programables, PC, etc. Los parámetros de funcionamiento y los datos de alarmas y de fallos pueden visualizarse a través de pilotos, diodos luminosos, visualizadores de 7 segmentos o de cristal líquido, pantallas de vídeo, etc. En muchos casos, es posible configurar los relés para obtener información de: – fallos (de la red, térmicos, del producto, de secuencia, sobrecarga, etc.), – control (umbral de velocidad, prealarma o final de arranque). Una alimentación independiente suministra las tensiones necesarias para el conjunto de los circuitos de medida y de control. Módulo de control Componentes de potencia El diodo El diodo es un semiconductor no controlado que consta de dos zonas, P (ánodo) y N (cátodo), y que sólo permite que la corriente fluya en un sentido, del ánodo al cátodo. El diodo es conductor cuando la tensión del ánodo es más positiva que la del cátodo, actuando como un interruptor cerrado. Cuando la tensión del ánodo es menos positiva que la del cátodo, el diodo bloquea la corriente y funciona como un interruptor abierto. El transistor Es un semiconductor controlado que consta de tres zonas alternas PNP o NPN. Sólo permite que la corriente fluya en un sentido: del emisor hacia el colector con tecnología PNP y del colector hacia el emisor con tecnología NPN. Normalmente, actúa como un amplificador. En este caso, el valor de la corriente controlada depende de la corriente de control que circula en la base. No obstante, también puede funcionar en modo “Todo o Nada”, como interruptor estático: abierto en ausencia de corriente de base y cerrado en caso de saturación. Los circuitos de potencia de los variadores utilizan el segundo modo de funcionamiento. Módulo de potencia ánodo órdenes ajuste visualización de estados tratamiento de datos memoria térmica microprocesador 1 El módulo de potencia disparo base base cátodo seguridad retorno M Diodo emisor Transistor NPN Componentes de potencia Estructura general de un variador de velocidad † ánodo puerta retorno convertidor regulador relés interface de seguridad colector rectificador alimentación interface de potencia colector 48 emisor Transistor PNP cátodo Tiristor
