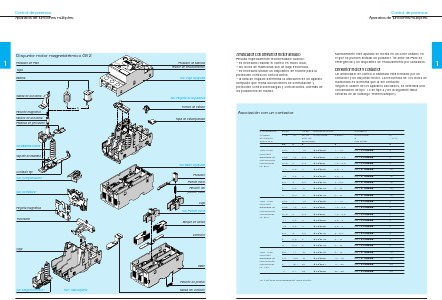

Control de potencia
Aparatos de funciones múltiples
Arrancador con disyuntor motor aislado
Normalmente este aparato se monta en un cofre unitario en
el que se pueden instalar un pulsador “de seta” de Paro de
emergencia y un dispositivo de enclavamiento por candados.
Resulta especialmente recomendable cuando:
– es necesario realizar el control en modo local,
– los ciclos de maniobras son de baja frecuencia,
– es necesario utilizar un dispositivo de rearme para la
protección contra los cortocircuitos,
– la falta de espacio determina la utilización de un aparato
compacto que reúna las funciones de conmutación y
protección contra sobrecargas y cortocircuitos, además de
los pulsadores de mando.
Disyuntor motor y contactor
Un arrancador de control a distancia está formado por un
contactor y un disyuntor motor. La frecuencia de los ciclos de
maniobras es la misma que la del contactor.
Según el calibre de los aparatos asociados, se obtendrá una
coordinación de tipo 1 o de tipo 2 (ver la siguiente tabla
extraída de un catálogo Telemecanique).
Asociación con un contactor
Coordinación
(tensión
de empleo
400/415 V)
Motor
P (2)
In
kW
A
I máx. Disyuntor motor
de em- Referencia
Calibre
pleo del
arrancador
A
A
Tipo 2 con
corriente
asignada de
cortocircuito
condicional
Iq: 50 kA
0,37
1
1,6
GV2-M06
0,55
1,6
2,5
0,75
2
1,1
1…1,6
LC1-D09qqqq
9
GV2-M07
1,6…2,5
LC1-D09qqqq
9
2,5
GV2-M07
1,6…2,5
LC1-D09qqqq
9
2,5
4
GV2-M08
2,5…4
LC1-D18qqqq
18
3,5
4
GV2-M08
2,5…4
LC1-D18qqqq
18
2,2
5
6,3
GV2-M10
4…6,3
LC1-D18qqqq
18
3
6,5
10
GV2-M14
6…10
LC1-D18qqqq
18
4
8,4
10
GV2-M14
6…10
LC1-D18qqqq
18
0,37
