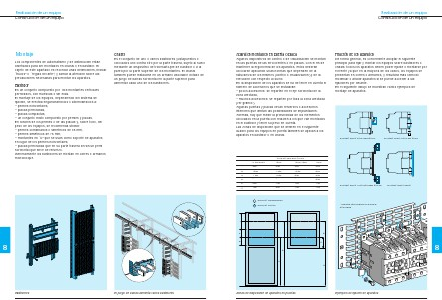

Realización de un equipo
Construcción de un equipo
Aparatos montados en puerta o placa
Fijación de los aparatos
Algunos dispositivos de control o de visualización se montan
en las puertas de las envolventes o en placas. Con el fin de
mantener la ergonomía de los aparatos, éstos deberán
colocarse aplicando unas normas que dependen de la
naturaleza de los mismos (control o visualización) y de la
elevación con respecto al suelo.
En la disposición de los aparatos se ha de tener en cuenta el
número de accesorios que se instalarán:
– pocos accesorios: se reparten en el eje horizontal de la
zona afectada,
– muchos accesorios: se reparten por toda la zona afectada
(ver gráfico).
Algunas puertas y placas llevan refuerzos o accesorios
interiores que limitan las posibilidades de implantación.
Además, hay que medir la profundidad de los elementos
colocados en la puerta con relación a los que van montados
en el bastidor y tener su peso en cuenta.
Las zonas de disposición que se definen en el siguiente
cuadro para los equipos en puerta también se aplican a los
aparatos en bastidor o en chasis.
De forma general, es conveniente adoptar el siguiente
principio para fijar y montar los equipos sobre bastidores o
chasis: todos los aparatos deben poder fijarse o montarse por
el frente ya que en la mayoría de los casos, los equipos se
presentan en cofres o armarios, y resultará más cómodo
modificar o añadir aparatos si se puede acceder a las
fijaciones por delante.
En el siguiente dibujo se muestran varios ejemplos de
montaje de aparatos.
Montaje sobre perfil asimétrico
Montaje sobre perfil simétrico
Altura del armario en mm
2100/2025
1800
1600/1500
1200
A
500
350
300
300
B
1650
1450
1350
800
C
1150
1050
850
250
D
–
–
–
850
E
250
150
100
150
F
100
200
150
100
Montaje sobre 2 perfiles asimétricos
Montaje sobre panel
Zona de visualización
Aparatos atornillados a la placa
perforada
A
Zona de control
A2
F
B
A1
A2
C
E
A1
3
B
1
5
3
1
C
21
D
KM1
KM2
22
4
2
6
4
2
Zonas de disposición de aparatos en puertas
Ejemplos de fijación de aparatos
