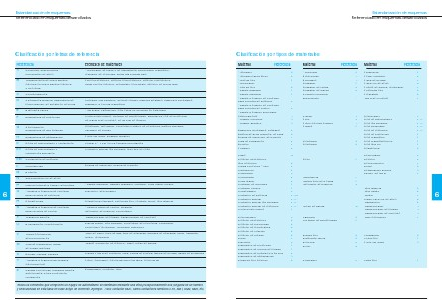

Estandarización de esquemas
Referenciado en esquemas desarrollados
Clasificación por letras de referencia
Referencia
A
Conjuntos, subconjuntos
funcionales (de serie)
Amplificador de tubos o de transistores, amplificador magnético,
regulador de velocidad, autómata programable
B
Transductores de una magnitud
eléctrica en una magnitud eléctrica
o viceversa
Par termoeléctrico, detector termoeléctrico, detector fotoeléctrico
dinamómetro eléctrico, presostato, termostato, detector de proximidad
C
Condensadores
D
Operadores binarios, dispositivos de
temporización, de puesta en memoria
Operador combinatorio, línea de retardo, báscula biestable, báscula monoestable,
grabador, memoria magnética
E
Materiales varios
Alumbrado, calefacción, elementos no incluidos en esta tabla
F
Dispositivos de protección
Cortocircuito fusible, limitador de sobretensión, pararrayos, relé de protección
de máxima de corriente, de umbral de tensión
G
Generadores
Dispositivos de alimentación
Generador, alternador, convertidor rotativo de frecuencia, batería oscilador,
oscilador de cuarzo
H
Dispositivos de señalización
Piloto luminoso, avisador acústico
K
Relés de automatismo y contactores
Utilizar KA y KM en los equipos importantes
KA
Relés de automatismo y
contactores auxiliares
Contactor auxiliar temporizado, todo tipo de relés
KM
Contactores de potencia
L
Inductancias
M
Motores
N
Subconjuntos (no de serie)
P
6
Ejemplos de materiales
Instrumentos de medida y de prueba
Aparato indicador, aparato grabador, contador, conmutador horario
Q
Aparatos mecánicos de conexión
para circuitos de potencia
Disyuntor, seccionador
R
Resistencias
Resistencia regulable, potenciómetro, reostato, shunt, termistancia
S
Aparatos mecánicos de conexión
para circuitos de control
Auxiliar manual de control, pulsador,
interruptor de posición, conmutador
T
Transformadores
Transformador de tensión, transformador de corriente
U
Moduladores, convertidores
Discriminador, demodulador, convertidor de frecuencia, codificador,
convertidor-rectificador, ondulador autónomo
V
Tubos electrónicos,
semiconductores
Tubo de vacío, tubo de gas, tubo de descarga, lámpara de descarga, diodo, transistor,
tiristor, rectificador
W
Vías de transmisión, guías
de ondas, antenas
Tirante (conductor de reenvío), cable, juego de barras
X
Bornas, clavijas, zócalos
Clavija y toma de conexión, clips, clavija de prueba, tablilla de bornas, salida de soldadura
Y
Aparatos mecánicos accionados
eléctricamente
Freno, embrague, electroválvula neumática, electroimán
Z
Cargas correctivas, transformadores
diferenciales, filtros correctores,
limitadores
Equilibrador, corrector, filtro
Bobina de inducción, bobina de bloqueo
Todos los elementos que componen un equipo de automatismo se identifican mediante una letra (excepcionalmente dos) seguida de un número
y seleccionada en esta tabla en base al tipo de elemento. Ejemplo: 1 solo contactor KM1, varios contactores idénticos o no, KM1, KM2, KM3, etc.
†
