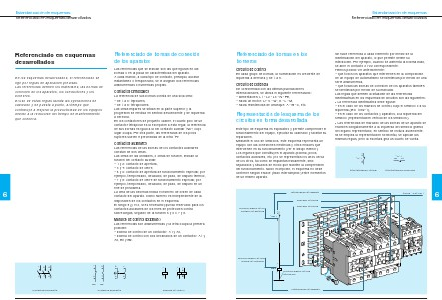

Estandarización de esquemas
Referenciado en esquemas desarrollados
Referenciado en esquemas
desarrollados
Referenciado de bornas de conexión
de los aparatos
Las referencias que se indican son las que figuran en las
bornas o en la placa de características del aparato.
A cada mando, a cada tipo de contacto, principal, auxiliar
instantáneo o temporizado, se le asignan dos referencias
alfanuméricas o numéricas propias.
En los esquemas desarrollados, el referenciado se
rige por reglas de aplicación precisas.
Las referencias definen los materiales, las bornas de
conexión de los aparatos, los conductores y los
borneros.
El uso de estas reglas facilita las operaciones de
cableado y de puesta a punto, al tiempo que
contribuye a mejorar la productividad de los equipos
debido a la reducción del tiempo de mantenimiento
que conlleva.
Contactos principales
La referencia de sus bornas consta de una sola cifra:
– de 1 a 6: tripolares,
– de 1 a 8: tetrapolares.
Las cifras impares se sitúan en la parte superior y la
progresión se efectúa en sentido descendente y de izquierda
a derecha.
En los contactores de pequeño calibre, el cuarto polo de un
contactor tetrapolar es la excepción a esta regla: la referencia
de sus bornas es igual a la del contacto auxiliar “NC”, cuyo
lugar ocupa. Por otra parte, las referencias de los polos
ruptores suelen ir precedidas de la letra “R”.
Contactos auxiliares
Las referencias de las bornas de los contactos auxiliares
constan de dos cifras.
Las cifras de las unidades, o cifras de función, indican la
función del contacto auxiliar:
– 1 y 2: contacto de apertura,
– 3 y 4: contacto de cierre,
– 5 y 6: contacto de apertura de funcionamiento especial; por
ejemplo, temporizado, decalado, de paso, de disparo térmico,
– 7 y 8: contacto de cierre de funcionamiento especial; por
ejemplo, temporizado, decalado, de paso, de disparo en un
relé de prealarma.
La cifra de las decenas indica el número de orden de cada
contacto del aparato. Dicho número es independiente de la
disposición de los contactos en el esquema.
El rango 9 (y el 0, si es necesario) queda reservado para los
contactos auxiliares de los relés de protección contra
sobrecargas, seguido de la función 5 y 6 o 7 y 8.
6
Mandos de control (bobinas)
†
A1
A1
B1
A2
B2
7
8
A2
5
.
.
6
.
.
.
.
3
5
6
NO
.
.
4
3
4
NC
Contactos principales
2
1
2
1
Las referencias son alfanuméricas y la letra ocupa la primera
posición:
– bobina de control de un contactor: A1 y A2,
– bobina de control con dos devanados de un contactor: A1 y
A2, B1 y B2.
Contactos auxiliares
166
Mandos de control
