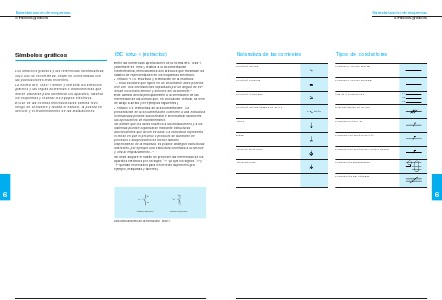

Estandarización de esquemas
Símbolos gráficos
Símbolos gráficos
IEC 1082-1 (extractos)
Entre las numerosas aportaciones de la norma IEC 1082-1
(diciembre de 1992), relativa a la documentación
electrotécnica, mencionamos dos artículos que modifican los
hábitos de representación en los esquemas eléctricos.
q Artículo 4.1.5. Escritura y orientación de la escritura:
“...Toda escritura que figure en un documento debe poderse
leer con dos orientaciones separadas por un ángulo de 90°
desde los bordes inferior y derecho del documento.”
Este cambio afecta principalmente a la orientación de las
referencias de las bornas que, en colocación vertical, se leen
de abajo a arriba (ver ejemplos siguientes).
q Artículo 3.3. Estructura de la documentación: “La
presentación de la documentación conforme a una estructura
normalizada permite subcontratar e informatizar fácilmente
las operaciones de mantenimiento.
Se admite que los datos relativos a las instalaciones y a los
sistemas pueden organizarse mediante estructuras
arborescentes que sirven de base. La estructura representa
el modo en que el proceso o producto se subdivide en
procesos o subproductos de menor tamaño.
Dependiendo de la finalidad, es posible distinguir estructuras
diferentes, por ejemplo una estructura orientada a la función
y otra al emplazamiento...”
Los símbolos gráficos y las referencias identificativas,
cuyo uso se recomienda, están en conformidad con
las publicaciones más recientes.
La norma IEC 1082-1 define y fomenta los símbolos
gráficos y las reglas numéricas o alfanuméricas que
deben utilizarse para identificar los aparatos, diseñar
los esquemas y realizar los equipos eléctricos.
El uso de las normas internacionales elimina todo
riesgo de confusión y facilita el estudio, la puesta en
servicio y el mantenimiento de las instalaciones.
6
13
Se debe adquirir el hábito de preceder las referencias de los
aparatos eléctricos por un signo “–”, ya que los signos “=” y
“+” quedan reservados para los niveles superiores (por
ejemplo, máquinas y talleres).
13
KA1
– KA1
Antiguo símbolo
14
14
Nuevo símbolo
Dos innovaciones de la norma IEC 1082-1
†
