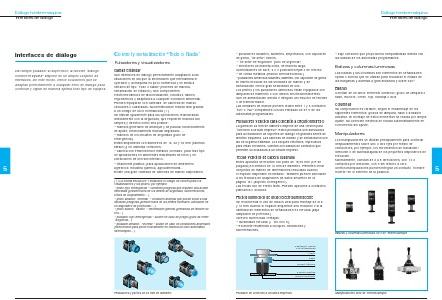

Diálogo hombre-máquina
Interfaces de diálogo
– pulsadores rasantes, salientes, empotrados, con capuchón
de goma, “de seta”, dobles,
– “de seta” de enganche “paro de urgencia”,
– selectores de maneta corta, de maneta larga,
conmutadores de llave, 2 o 3 posiciones fijas o de retorno,
– de varilla metálica (mando omnidireccional),
– pulsadores luminosos rasantes, salientes, con capuchón de goma.
El diseño modular de las unidades de mando y de
señalización ofrece gran flexibilidad de uso.
Los pilotos y los pulsadores luminosos están equipados con
lámparas de filamento o con diodos electroluminiscentes.
Son de alimentación directa e integran un reductor de tensión
o un transformador.
Las unidades de mando pueden recibir entre 1 y 6 contactos
“NA” o “NC” compatibles con las entradas de 24 V de los
autómatas programables.
– bajo consumo que proporciona compatibilidad directa con
las salidas de los autómatas programables.
Balizas y columnas luminosas
Las balizas y las columnas son elementos de señalización
óptica o sonora que se utilizan para visualizar el estado de
las máquinas y alarmas a gran distancia y sobre 360°.
Balizas
Constan de un único elemento luminoso, globo de lámpara o
flash, incoloro, verde, rojo, naranja o azul.
Columnas
Su composición es variable, según el ensamblaje de los
siguientes elementos: globos de lámpara, flash o avisador
acústico. El montaje de estos elementos se realiza por simple
ajuste. Su conexión eléctrica se realiza automáticamente en
el momento del ajuste.
Pulsadores y pilotos para conexión a circuito impreso
La gama de 22 mm de diámetro dispone de una versión para
“conexión a circuito impreso”. Estos productos son adecuados
para la realización de soportes de diálogo en grandes series de
idéntico esquema. Las cabezas de mando y de señalización son
las de la gama estándar. Los bloques eléctricos, específicos
para estas versiones, cuentan con salidas de contactos que
permiten su soldadura a un circuito impreso.
Manipuladores
Los manipuladores se utilizan principalmente para controlar
desplazamientos sobre uno o dos ejes por medio de
contactores, por ejemplo, los movimientos de traslación/
dirección o de subida/bajada de los pequeños dispositivos de
elevación.
Normalmente, constan de 2 a 8 direcciones, con 1 o 2
contactos por dirección, con o sin retorno a cero.
Ciertos manipuladores pueden integrar un contacto “hombre
muerto” en el extremo de la palanca.
Teclas y pilotos de cabeza cuadrada
Estos aparatos se montan con paso de 19,05 mm (3/4 de
pulgada) en orificios de 16 mm de diámetro. Permiten crear
conjuntos de mando de dimensiones reducidas cuando
el espacio disponible es limitado. También pueden asociarse
a los teclados de adquisición de datos descritos en la
página 151 (aspecto homogéneo).
Las teclas son de efecto táctil. Pueden aplicarse a contactos
plateados o dorados.
Pilotos luminosos de diodo electroluminiscente
Se recomienda el uso de diodos LED para montaje de Ø 8
y 12 mm cuando el espacio disponible sea reducido o si la
cantidad de elementos de señalización es elevada (baja
disipación de potencia).
Ofrecen numerosas ventajas:
– durabilidad elevada (> 100.000 h),
– excelente resistencia a choques, vibraciones y
sobretensiones,
Balizas y columnas luminosas XVA de Telemecanique
Cabeza de mando
o de señalización
Panel
Base
Bloque eléctrico
Circuito impreso
Tornillo imperdible
Pulsador de conexión a circuitos impresos
Manipuladores XD2 de Telemecanique
149
†
5
