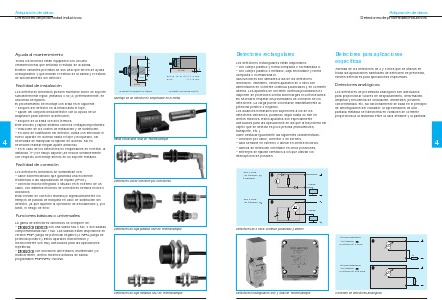

Adquisición de datos
Detectores de proximidad inductivos
Detectores rectangulares
Detectores para aplicaciones
específicas
Los detectores rectangulares están disponibles:
– con cuerpo plástico y forma compacta o normalizada C,
– con cuerpo plástico o metálico, caja enchufable y forma
compacta o normalizada D.
Sus funciones son similares a las de los detectores
cilíndricos. Asimismo, existen aparatos de 2 hilos con
alimentación en corriente continua polarizados y en corriente
alterna. Los aparatos de corriente continua polarizados no
disponen de protección contra sobrecargas ni cortorcircuitos.
Es necesario respetar las polaridades de conexión de los
detectores. La carga puede conectarse indistintamente al
potencial positivo o negativo.
Los alcances nominales son superiores a los de los
detectores cilíndricos, pudiendo llegar hasta 60 mm en
ciertos modelos. Estos aparatos son especialmente
adecuados para las aplicaciones en las que la trayectoria del
objeto que se detecta es poco precisa (manutención,
transporte, etc.).
Cabe destacar igualmente las siguientes características:
– conexión por cable, conector o en bornero,
– cara sensible en extremo o lateral en ciertos modelos,
– cabeza de detección orientable en cinco posiciones,
– entreejes de fijación idénticos a los que utilizan los
interruptores de posición.
Además de los detectores de 2 y 3 hilos que se utilizan en
todas las aplicaciones habituales de detección de presencia,
existen detectores para aplicaciones específicas.
Detectores analógicos
Los detectores de proximidad analógicos son adecuados
para proporcionar valores de desplazamiento, deformación,
amplitud y frecuencia de ondulación, dimensión, posición,
concentricidad, etc. Su funcionamiento se basa en el principio
de amortiguación del oscilador: la aproximación de una
pantalla metálica se transforma en variación de corriente
proporcional a la distancia entre la cara sensible y la pantalla.
4
Tipo 2 hilos
Alimentación
Polarizado
Carga
Tipo 2 hilos
Alimentación
Carga
Detectores de 2 hilos: continuo polarizado y alterno
Técnica analógica
Alimentación
Conexión de 2 hilos
R
Técnica analógica
Alimentación
Conexión de tres hilos
R
Detectores rectangulares XS7 y XSD de Telemecanique
Conexión de detectores analógicos
