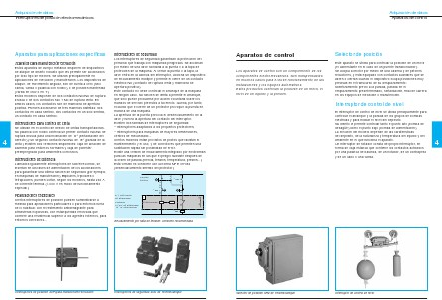

Adquisición de datos
Interruptores de posición electromecánicos
Aparatos para aplicaciones específicas
Interruptores de seguridad
13
– KM1
1
O
21
13
S1
22
S1: Interruptor
de seguridad
2
– KM1
Realizaciones especiales
14
I
65
Circuito
exterior
14
Llamados igualmente interruptores de sobrerrecorrido, se
insertan en las fases de alimentación de los accionadores
para garantizar una última función de seguridad (por ejemplo,
en máquinas de manutención). Bipolares, tripolares o
tetrapolares, pueden cortar, según los modelos, hasta 260 A
de corriente térmica (1.000 A en modo de funcionamiento
especial).
3
Interruptores de potencia
66
4
Se utilizan en el control de desvío de cintas transportadoras.
Su palanca con rodillo controla un primer contacto NO/NC de
ruptura brusca para una inclinación de 10° (señalización del
defecto) y un segundo contacto NO/NC de 18° (parada de la
cinta). Existen dos versiones disponibles: caja de aleación de
aluminio para entornos normales y caja de poliéster
preimpregnado para ambientes corrosivos.
4
Interruptores para control de cinta
2
Aparatos para manutención-elevación
Estos aparatos de cuerpo metálico disponen de dispositivos
de ataque de diseño robusto que les permite ser accionados
por todo tipo de móviles. Se utilizan principalmente en
aplicaciones de elevación y manutención. Los dispositivos de
ataque, de movimiento angular, son de vuelta a cero (sólo
varilla, varilla o palanca con rodillo), o de posición mantenida
(varilla en cruz o en T).
Estos modelos disponen de dos contactos NO/NC de ruptura
brusca o de dos contactos NO + NC de ruptura lenta. En
ambos casos, los contactos son de maniobra de apertura
positiva. Pueden accionarse de tres maneras distintas: dos
contactos en cada sentido, dos contactos en un solo sentido,
un contacto en cada sentido.
1
Los interruptores de seguridad garantizan la protección del
personal que trabaja con máquinas peligrosas. Se accionan
por medio de una llave solidaria a la puerta o a la tapa de
protección de la máquina. Al cerrar la puerta o la tapa, la
llave entra en la cabeza del interruptor, acciona un dispositivo
de enclavamiento múltiple y permite el cierre de un contacto
eléctrico NC (contacto de ruptura lenta y maniobra de
apertura positiva).
Este contacto no debe controlar el arranque de la máquina
en ningún caso. Su función se limita a permitir el arranque,
que sólo puede producirse por acción voluntaria sobre los
mandos de servicio previstos a tal efecto. Queda, por tanto,
excluido que el cierre de un protector provoque la puesta en
marcha de una máquina.
La apertura de la puerta provoca el desenclavamiento de la
llave y fuerza la apertura del contacto del interruptor.
Existen dos familias de interruptores de seguridad:
– interruptores adaptados a los pequeños protectores,
– interruptores para máquinas de mayores dimensiones,
centros de mecanizado...
Ciertos modelos están provistos de pilotos que facilitan el
mantenimiento y el uso, y de conectores que permiten una
sustitución rápida sin posibilidad de error.
Existe una versión de enclavamiento integrado por electroimán
para las máquinas en las que el peligro subsiste después de
la orden de parada (inercia, tensión, temperatura, presión...).
Esta versión es conforme con la norma NF E 09-052
(desenclavamiento diferido del protector).
Ciertos interruptores de posición pueden suministrarse a
medida para aplicaciones particulares o para entornos fuera
de lo habitual: con revestimiento antideflagrante para
atmósferas explosivas, con estanqueidad reforzada que
confiere una resistencia superior a los agentes externos, para
entornos corrosivos...
Enclavamiento por falta de tensión: conexión recomendada
Interruptores de posición XCR para manutención-elevación
Interruptores de seguridad XCK de Telemecanique
†
contacto
21-22: de seguridad
13-14: otra función
Electroimán
Electroaimant
– KM1
114
