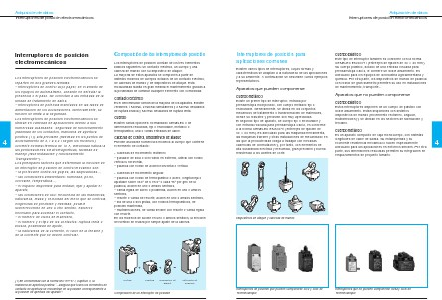

Adquisición de datos Interruptores de posición electromecánicos Interruptores de posición electromecánicos 4 Composición de los interruptores de posición Los interruptores de posición constan de los tres elementos básicos siguientes: un contacto eléctrico, un cuerpo y una cabeza de mando con su dispositivo de ataque. La mayoría de estos aparatos se componen a partir de distintos modelos de cuerpos dotados de un contacto eléctrico, de cabezas de mando y de dispositivos de ataque. Esta modularidad facilita en gran medida el mantenimiento gracias a la posibilidad de cambiar cualquier elemento con comodidad. Los interruptores de posición electromecánicos se reparten en dos grandes familias: – interruptores de control cuyo papel, en el ámbito de los equipos de automatismo, consiste en detectar la presencia o el paso. Se conectan a las entradas de la unidad de tratamiento de datos, – interruptores de potencia insertados en las fases de alimentación de los accionadores. Generalmente, su función se limita a la seguridad. Los interruptores de posición electromecánicos se utilizan en variedad de aplicaciones debido a sus numerosas cualidades: seguridad de funcionamiento (fiabilidad de los contactos, maniobra de apertura positiva (1)), alta precisión (fidelidad en los puntos de accionamiento de 0,1 a 0,01 según los modelos), corriente nominal térmica de 10 A, inmunidad natural a las perturbaciones electromagnéticas, facilidad de manejo (fácil instalación y funcionamiento “transparente”)... Los principales factores que determinan la elección de un interruptor de posición de control mecánico son: – la protección contra los golpes, las salpicaduras..., – las condiciones ambientales: humedad, polvo, corrosión, temperatura..., – el espacio disponible para instalar, fijar y ajustar el aparato, – las condiciones de uso: frecuencia de las maniobras, naturaleza, masa y velocidad del móvil que se controla, exigencias de precisión y fidelidad, posible sobrerrecorrido en uno u otro sentido, esfuerzo necesario para accionar el contacto, – el número de ciclos de maniobra, – el número y el tipo de los contactos: ruptura lenta o brusca, posibilidad de ajuste, – la naturaleza de la corriente, el valor de la tensión y de la corriente que se deben controlar. Contacto eléctrico Es el denominador común de la mayoría de los aparatos. Existen versiones 1 NO/NC, 2 NO/NC simultáneos y 2 NO-NC decalados de ruptura brusca y NO+NC decalados de ruptura lenta. Cuerpo Existen varias opciones: normalizado CENELEC o de dimensiones reducidas, fijo o enchufable, metálico o termoplástico, una o varias entradas de cable. Cabezas de control, dispositivos de ataque Pueden asociarse numerosos modelos al cuerpo que contiene el elemento de contacto: o Cabezas de movimiento rectilíneo – pulsador de bola o con rodillo en extremo, lateral con rodillo vertical u horizontal, – palanca con rodillo de acción horizontal o vertical. o Cabezas de movimiento angular – palanca con rodillo de termoplástico o acero, longitud fija o ajustable sobre 360° de 5 en 5° o cada 45° por giro de la palanca, acción en uno o ambos sentidos, – varilla rígida de acero o poliamida, acción en uno o ambos sentidos, – resorte o varilla de resorte, acción en uno o ambos sentidos, – lira de una o dos pistas, con rodillos termoplásticos, de posición mantenida, – multidirecciones, de varilla flexible con resorte o varilla rígida con resorte. En los modelos de acción en uno o ambos sentidos, la elección del sentido se realiza por simple ajuste de la cabeza. + Cuerpo (1) En conformidad con la norma IEC 947-5-1, Capítulo 3, la maniobra de apertura positiva “...asegura que todos los elementos de contacto de apertura se encuentran en la posición correspondiente a la posición de apertura del aparato”. † + Cabeza Dispositivo de ataque Composición de un interruptor de posición 112 = Interruptor de posición
