un passaggio importante per l’ azienda: è la prima macchina nata non per una singola applicazione speciale, ma come prodotto destinato a entrare stabilmente a catalogo. « Volevamo proporre al mercato una rettificatrice moderna, precisa e flessibile, senza però rinunciare alla solidità e alla qualità costruttiva che hanno caratterizzato le migliori macchine del passato – prosegue Addondi –. Abbiamo quindi scelto di partire da una piattaforma standardizzata, mantenendo la possibilità di adattarla alle esigenze dei singoli clienti ». Versatile nel progetto e nelle possibilità di applicazione, la famiglia IG400 CNC è articolata in tre taglie e consente di lavorare pezzi fino a 2.000 millimetri di lunghezza. Un valore che permette di gestire sia componenti di dimensioni contenute caratterizzati da elevate esigenze di precisione, sia alberi e particolari più lunghi e complessi. Questa caratteristica rende la macchina adatta a realtà produttive molto diverse tra loro, comprese le aziende della meccanica di precisione e i contoterzisti, che devono affrontare frequentemente particolari differenti e necessitano quindi di flessibilità e rapidità di configurazione. I campi di applicazione spaziano dall’ automotive e motorsport all’ aerospace passando per l’ oleodinamica, la produzione di cuscinetti, mandrini, ingranaggi, alberi e componenti per macchine utensili.
Scelte tecniche mirate Dal punto di vista tecnico, IG400 CNC è stata progettata per garantire precisioni nell’ ordine del micron, elevata rigidità e stabilità termica. In particolare, il basamento in granito naturale, abbinato a componenti in ghisa stabilizzata, contribuisce a ridurre le dilatazioni termiche, assicurando precisione e ripetibilità sull’ intero lotto. Anche sul piano della configurazione, la macchina offre diverse possibilità: la rettificatrice può essere equipaggiata con viti a ricircolo di sfere oppure con motori lineari e dispone di una torretta portaelettromandrini configurabile, azionata da motore torque. L’ asse U amplia ulteriormente il campo di lavoro e permette di affrontare geometrie e cicli di rettifica differenti. Per la rettifica esterna è inoltre possibile utilizzare mole con diametro fino a 350 millimetri. Gli utilizzatori che dispongono già di attrezzature originali Voumard possono infine equipaggiarle sulla IG400 CNC, valorizzando gli investimenti effettuati e facilitando il passaggio alla nuova tecnologia Simag. « Abbiamo dedicato un’ attenzione particolare anche all’ automazione – sottolinea Addondi – IG400 CNC è predisposta per rendere più semplice ed efficiente il carico dei pezzi e può essere ulteriormente automatizzata grazie al portellone automatico. La possibilità di integrare diversi livelli di automa- zione consente di adattare la rettificatrice sia alle esigenze di produzioni che richiedono maggiore flessibilità sia a quelle caratterizzate da cicli maggiormente ripetitivi ». La configurazione della macchina comprende inoltre soluzioni dedicate alla gestione delle lavorazioni, come la contropunta, che permette l’ allineamento degli alberi da rettificare, e il sistema di diamantatura capacitiva, a supporto del controllo accurato del processo.
Tecnologia user-friendly Per semplificare l’ utilizzo della tecnologia integrata sulla rettificatrice, il software è stato sviluppato con un’ impostazione intuitiva e corredato da immagini che facilitano la programmazione e la configurazione dei cicli. L’ obiettivo è ridurre i tempi di preparazione e, allo stesso tempo, limitare la possibilità di errore. Anche l’ ergonomia della macchina contribuisce a semplificare le operazioni di carico e gestione dei pezzi, rendendo più agevole il lavoro quotidiano dell’ operatore. Il design interno di IG400 CNC è stato inoltre pensato per rendere gli organi della macchina facilmente accessibili, semplificando le attività di manutenzione ordinaria e contribuendo a ridurre i tempi degli interventi straordinari. L’ accessibilità dei componenti consente infatti di intervenire più rapidamente,

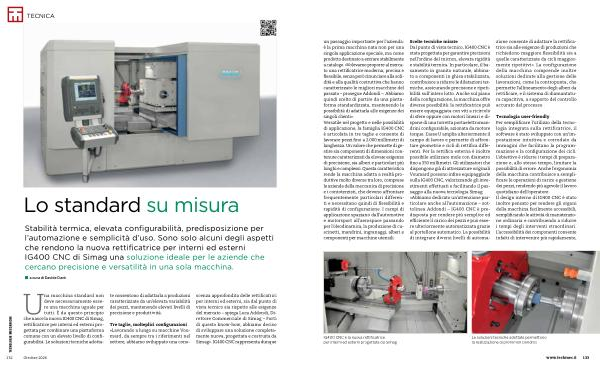

IG400 CNC è la nuova rettificatrice per interni ed esterni progettata da Simag
Le soluzioni tecniche adottate permettono la realizzazione di profili non cilindrici www. techmec. it 133
